Способы и примеры организации абонентского доступа к ISDN
Наиболее распространенные скорости включения в сеть на сегодняшний день - это 128 кбит/с - 2 Мбит/с. Для обеспечения трансляции таких потоков можно использовать различные физические среды:
- оптическое волокно, при этом может быть достигнута скорость более 2 Гбит/с. Следует отметить, что стоимость оптического кабеля неуклонно падает, однако, такое решение имеет два главных практических недостатка: значительное время, требуемое на прокладку кабеля, и относительно высокую стоимость строительно-монтажных работ, что может сделать волоконно-оптическую абонентскую линию малоэффективной;
- радиоканал; даже относительно дешевые радиомодемы могут обеспечить скорости до 2Мбит/с, а современные радиорелейные линии (РРЛ) транслируют потоки со скоростью до 2 Гбит/с. Установка радиоаппаратуры производится достаточно быстро, поэтому подобное решение могло бы найти широкое применение как средство абонентского доступа. Тем не менее на пути использования радиоаппаратуры есть серьезное препятствие - необходимость получения специального разрешения от контролирующих организаций на эксплуатацию радиомодемов и РРЛ. Необходимость затрат времени и возможные накладные расходы, которые может повлечь за собой получение такого разрешения, могут уменьшить преимущества использования радиоканала;
- существующие, уже проложенные обычные кабели с медными жилами. В последнее время разработано несколько новых методов передачи цифровых потоков по обычному электрическому кабелю, позволяющие добиться высокой пропускной способности, низкой себестоимости включения и высокого качества связи. Применение современной технологии– DSL - позволяет достичь при использовании кабеля с медными жилами скоростей и качества передачи, ранее доступных лишь на ВОЛС.
На рис. 5.3 показан пример организации абонентского доступа к АТС, предоставляющей услуги ISDN.
Абонентская линия ISDN - это двухпроводная линия, соединяющая офис пользователя с АТС.
Двухпроводный пользовательский интерфейс (U-интерфейс) может представлять собой разъемы RJ-11/RJ-45, подключаемые к оборудованию сетевого окончания NT1. Точка U является элементом разграничения АЛ и абонентского пункта.
Если в офисе имеется цифровая учрежденческая АТС, имеющая порты ISDN, то такая АТС может выполнять роль сетевого устройства NT2. Порты S/T устройства NT1 используются для многоточечного подключения различных абонентских оконечных устройств ISDN. К точке S могут подключаться устройства двух типов: оконечные устройства, поддерживающие интерфейс S, и терминальные адаптеры (ТА). Через точку R к NT1 можно подключать устройства, имеющие аналоговый выход или работающие с последовательным обменом и не предусматривающие прямого подключения к сети ISDN: модемы, факс-аппараты, обычные телефонные аппараты, маршрутизаторы, не имеющие порта ISDN, и т.п. На первом уровне (физическом) устройства, подключаемые через ТА, могут иметь свои собственные интерфейсы последовательного обмена RS-232 или V.35 или RJ-11. Устройства NT1 и NT2 часто объединяются вместе, при этом в качестве интерфейса S/T используется разъем RJ-45. К этому разъему могут подключаться четырехпроводные устройства, например, маршрутизаторы, имеющие встроенный порт ISDN.
В настоящее время чаще всего используется двухпроводный базовый доступ, при этом два канала В могут объединяться для совместной передачи данных на скорости 128 кбит/с или организации видеоконференции. Если же требуется телефонная связь, то для этого может использоваться один канал В, а по другому каналу в это же время могут передаваться данные или организовываться связь с Internet. Канал D может использоваться не только для сигнализации, но и для низкоскоростной передачи данных или подключения факс-аппарата. Удаленный пользователь может также подключаться к сети через маршрутизатор со скоростью 128 кбит/с. Канал связи с удаленным пользователем устанавливается по требованию и отключается в случае, если передачи данных не происходит.
При заказе услуг ISDN необходимо выяснить, можно ли получить доступ к ISDN в данном конкретном районе и требуется ли прокладка специальной линии, выбрать технические средства доступа, которые необходимо согласовывать с оператором связи, предоставляющим такие услуги. Кроме этого, необходимо убедиться, что АТС имеет поддерживающее ISDN программное обеспечение.

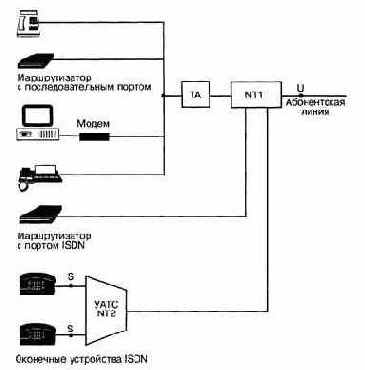

Рис.5.3. Пример организации абонентского доступа к АТС
Альтернативой доступа к ISDN в западных странах является использование линий кабельного телевидения, а также технологии HDSL и ADSL (Asymmetrical Digital Subscriber Loop), что является значительно более экономичным вариантом [39].
На рис. 5.4 показаны примеры подключения к сети ISDN с помощью оборудования типа WATSON2, WATSONS, WATSON4, имеющего интерфейсы ISDN PRA (выполняют функции NT10), и оборудования универсального концентратора DLC. Указанное оборудование обеспечивает возможность получения услуг сети ISDN при довольно низкой себестоимости.
Рис.5.4. Подключение к сети ISDN с помощью модемов серии WATSON
(а - при четырехпроводной АЛ, б - при двухпроводной АЛ,
в - при использовании оборудования DLC)
На рис. 5.5 показан один из вариантов организации абонентского доступа (на примере оборудования фирмы SAT): TNR4F - выполняет функции NT1, использует код 2B1Q для четырехпроводных линий, при этом на станции должен быть установлен линейный комплект TL4F, работающий в паре с TNR4F. Для данной пары комплектов имеется возможность работать по линиям большой протяженности, так как для этого разработан линейный регенератор RR4F.
Комплекты TNR2FT и TNR2FQ - выполняют функции NT1, используют коды 4ВЗТ и 2B1Q соответственно, предназначены для двухпроводных линий. Для комплекта TNR2FT линейный комплект на станции будет TL2FT. Комплект TNR2FQ может быть использован и в случае работы на большие расстояния - имеется регенератор RR2FQ (рис. 5.5). Сетевые комплекты этого оборудования имеют блок питания BAL

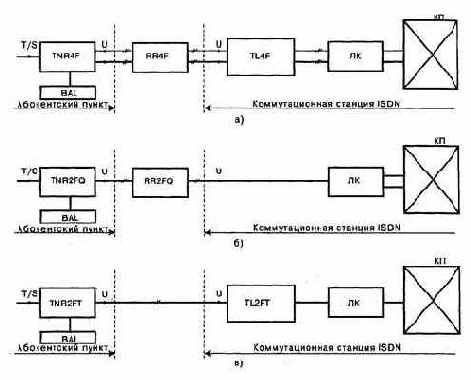

Рис. 5.5. Примеры организации доступа к ISDN
