Применение технологии HDSL для уплотнения абонентских линий
В главе 2 подробно рассмотрены малоканальные системы уплотнения абонентских линий (АЛ), основанные на технологии DSL со скоростью потока 160 кбит/с. Принимая во внимание потребность операторов связи в достижения коэффициента уплотнения АЛ в 30/60 раз без применения концентрации, были разработаны системы уплотнения АЛ, основанные на технологиях HDSL, то есть с более высокой линейной скоростью. Одним из примеров таких систем является система уплотнения УПГ-60 (UPG 60).
Система УПГ-60
Система УПГ-60 обеспечивает независимую работу 30 телефонных каналов по одной паре или 60 телефонных каналов по двум парам. В сочетании с оборудованием линейного тракта WATSON4 (производства Schmid Telecom) обеспечивается независимое подключение 60 абонентов по одной паре.
Система УПГ-60 основана на применении технологий HDSL, используемых в линейном тракте аппаратуры уплотнения и обеспечивающих дуплексную передачу со скоростью 2048 кбит/с (Е1) по двум парам медного кабеля. Благодаря использованию модуляции САР (см. выше), имеется возможность нагружать системами УПГ-60 до 50-80% пар в одном кабеле.
Согласно международным стандартам, для HDSL систем используются две технологии линейного кодирования - 2B1Q или САР. Система УПГ основана на наиболее прогрессивной из них - САР. В качестве линейного тракта УПГ-60 может быть применена также система SDSL (Single-Pair Symmetrical Subscriber Line) WATSON4, построенная на технологии CAP-128. Дальность работы оборудования без регенераторов приведена в табл. 4.5.
Таблица 4.5. Допустимая длина уплотняемой АЛ для систем УПГ-60 и ИКМ-30
|
Диаметр жилы, мм |
Максимальная длина уплотняемой линии, км |
||
|
Число пар, используемых для передачи |
|||
|
И КМ 30 (HDB3 или AMI) |
УПГ-60 (САР-64) |
УПГ-60 совместно с WATSON4 (САР- 128) |
|
|
2 пары |
2 пары |
1 пара |
|
|
0,4 |
1,2 |
4-5 |
3,1 |
|
0,5 |
1,5 |
5-6 |
3,9 |
|
0,6 |
2,0 |
6-8 |
4,8 |
|
1,2 |
4 |
16-22 |
8,0 |
Принцип построения оборудования УПГ-60 (рис. 4.17) схож с упомянутыми выше малоканальными системами уплотнения.
Подключение к телефонной станции к абонентским комплектам осуществляется по 2-проводному аналоговому интерфейсу с сигнализацией по шлейфу. Далее производится аналого-цифровое преобразование и формирование группового потока со скоростью 2 Мбит/с. На стороне абонентского полукомплекта производится обратное аналого-цифровое преобразование и восстановление сигналов сигнализации. Допускается подключение любых типов телефонов, а также модемов и факсимильных аппаратов. Поддерживаются сигналы изменения полярности и тарификации для таксофонов. Аналого-цифровое преобразование в системе УПГ-60 производится в соответствии с алгоритмом ИКМ с последующим сжатием алгоритмом АДИКМ до скорости 32 кбит/с.
Как правило, для соединения станционного и абонентского полукомплектов используются две пары (АЛ). По каждой из них транслируются цифровые потоки со скоростью 1168 кбит/с, что соответствует 30 телефонным каналам. Таким образом, достигается резервирование работы оборудования. Предусмотрены два типа резервирования: приоритетное и горячее. При первом, в случае повреждения одной из пар, поддерживается работа 30 каналов, запрограммированных как приоритетные, оставшиеся 30 каналов отключаются. При горячем резервировании система обеспечивает не 60, а 30 телефонных каналов, которые параллельно транслируются по каждой из пар, таким образом при повреждении любой из них связь не теряется.

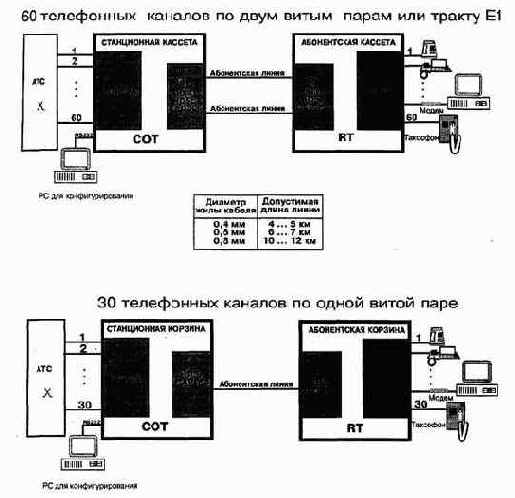

Рис. 4.17. Структура оборудования УПГ-60
Для достижения максимального коэффициента уплотнения АЛ возможно применение в качестве линейного тракта системы УПГ-60 оборудования SDSL WATSON4. Оборудование WATSON4 позволяет организовать дуплексную передачу цифрового потока 2 Мбит/с по одной паре медного кабеля. В этом случае система УПГ обеспечивает работу 60 каналов по одной АЛ, дальность ее работы, правда, несколько снижается.
Станционный и абонентский полукомплекты оборудования УПГ-60 представляют собой модульную кассету стандартного размера (19"), куда устанавливаются общие на каждую кассету модули мультиплексора, линейного тракта и источника питания, а также платы каналов по числу задействованных телефонных каналов (до 60 телефонных каналов на одну кассету, по 6 интерфейсов FXO (станционных) или FXS (абонентских) на одну плату.Модули линейного тракта в базовом комплекте - приемопередатчики HDSL для работы по двум парам. Для работы по одной паре система комплектуется линейными платами Е1 и автономным оборудованием линейного тракта WATSON4, также выполненным в конструктиве 19".
Электропитание осуществляется от станционных батарей напряжением 36-72 В или от сети 220 В через внешний выпрямитель-преобразователь. Температурный диапазон работы станционного полукомплекта оборудования - 0°.,.+40°С, абонентских полукомплектов и регенераторов -10°...+60°С.
