Построение абонентской распределительной сети
В настоящее время, в основном, предусматривается включение в АТС двухпроводных аналоговых и цифровых АЛ.
На рис. 1.17 приведена схема организации абонентского доступа на городской телефонной сети (ГТС), которая используется в настоящее время. Для организации доступа к АТС применяются многопарные кабели связи, которые, как правило, прокладываются в специальной кабельной канализации.

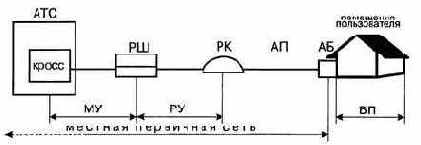

Рис. 1.17. Схема организации абонентского доступа на ГТС (МУ - магистральный кабельный участок абонентской распределительной сети, выполняемый на многопарном кабеле (200-1200 пар), РУ - распределительный участок (выполняется на 10-50 парном кабеле), АП - абонентская проводка, ВП -внутренняя проводка в помещении абонента, РШ - распределительный шкаф, РК - распределительная коробка, ОУ - оконечное устройство первичной сети или блок абонентского оборудования системы передачи АБ (абонентский полукомплект).
Очевидно, что уже в ближайшем будущем структура абонентской сети будет меняться - оптимальным будет доведение ВОЛС все ближе и ближе до оконечного абонентского устройства, а также построение абонентской сети по принципу "кольца" (рис. 1.18). На рисунке показано образование "кольца" с помощью ВОЛС и оборудования системы передачи синхронной иерархии со скоростью потока 155 Мбит/с РОТ 155 (фирмы SAT, Франция), а также оборудование мультиплексоров RMX и ВМХ (той же фирмы) и высокоскоростной цифровой абонентской линии HDSL

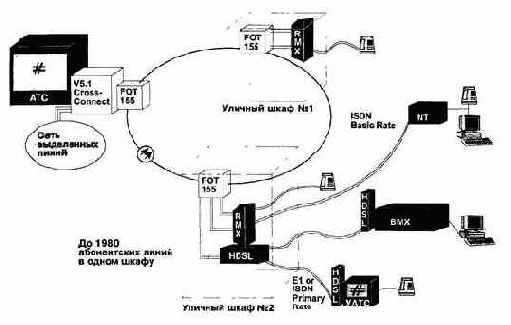

Рис. 1.18. Пример абонентской распределительной кольцевой сети
Однако, по оценкам некоторых специалистов [11], кабели связи с медными жилами будут эксплуатироваться, как минимум, лет 40, поэтому вопросы организации абонентского доступа с помощью уплотнения абонентских кабельных линий рассмотрены ниже в следующих главах книги.
