Модемы для телефонных каналов
Ниже приведены некоторые, носящие универсальный характер, рекомендации по выбору типа модемов для телефонных каналов. Приведенный обзор не претендует на полноту, авторы надеются однако, что он будет иметь практическую пользу для операторов сетей и других специалистов. Вместе с тем более подробные сведения о модемах для телефонных каналов можно найти в специализированной литературе [30-32].
Максимальная скорость, требуемая от модемов, во многом определяется решаемой задачей и качеством каналов связи. Конечно, чем модем быстрее, тем он лучше, но важны также фактор цены, удобства в обслуживании, совместимости и т.д. Вместе с тем рекомендуем придерживаться нескольких основных подходов, которые, на наш взгляд, носят достаточно универсальный характер.
1. Лучше использовать модемы, поддерживающие более современный протокол, так как они всегда работают надежнее. В новые протоколы вносятся самые последние достижения в методах передачи информации, в том числе по помехоустойчивости и коррекции искажений. Последний утвержденный ITU-T протокол - V.34 (28800 бит/с и 33600 бит/с) - бесспорно наиболее совершенный на настоящий момент.
2. Желательно не использовать на магистральных линиях и узлах модемы на скорость ни
же 28800 бит/с, в том числе и потому, что они сняты с производства большинством
производителей и будут неудобны в обслуживании и ремонте.
3. Не целесообразно использовать модемы, реализующие нестандартные (не регламентированные ITU-T ) протоколы, например ZyXEL 16,8 кбит/с, ZyXEL 19,2 кбит/с, протокол V.FC (Rockwell), HST (US Robotics) и некоторые другие .
Выделим три основные функциональные назначения модемов:
- Магистральные модемы, обеспечивающие обмен данными по 2- и 4-проводным выделенным каналам ТЧ.
- Узловые модемы, находящиеся в режиме автоответа, соединенные с хост-компьютером или терминальным сервером сетевого узла.
- Абонентские модемы, обеспечивающие обмен при работе с коммутируемой телефонной сетью.
Ниже предложены рекомендации по выбору недорогого и надежного оборудования для каждой из поставленных задач.
Магистральные модемы
Магистральный модем должен обеспечивать синхронный режим обмена, иметь возможность аппаратного конфигурирования в режиме выделенной линии с автоматическим поддержанием соединения. Необходимы регулировка выходной мощности и высокая чувствительность приемника, что делает возможной работу модемов на каналах с большим затуханием. Полезны также функции централизованного управления (предпочтительно с использованием стандарта SNMP), универсальность к типу канала (2-/4-проводные) и наличие функции Dial Backup (автоматический переход на коммутируемый канал при повреждении выделенного), поддержка вторичного канала для конфигурирования удаленного модема.
Магистральные модемы выпускаются обычно в автономном или стоечном (19" кассета) исполнениях. Электропитание может осуществляться как от сети 220 В, так и от сети постоянного тока 48 В или 60 В. Для стоечного исполнения предусматривается резервирование источников питания.
Всем вышеупомянутым требованиям удовлетворяют модемы, обычно именуемые производителями "профессиональными" или "сетевыми", например Motorola Codex, Telindus, Taicom, ZyXEL, Racal, Nateks, Tainet и другие. Эти модемы имеют относительно высокую стоимость по сравнению с модемами более низких классов.
Модемы узлов сетей
В числе требований к модемам, устанавливаемым на коммутируемых входах в узлах сетей, необходимо отметить следующие:
- возможность регулировки уровня выходного сигнала;
- корректная отработка команд и сигналов RS232 хост-компьютера;
- исключение "зависания" модемов;
- отработка алгоритмов работы при серийном включении в АТС;
- наличие достаточной внешней индикации и конфигурирования с панели;
- наличие дополнительных функций диагностики и статистики;
- наличие стоечной версии (при большом числе каналов).
В последнее время получили большое распространение цифровые модемы, подключаемые к АТС по стыку Е1. Такой вариант включения, помимо снижения затрат на аппаратуру, дает и другие преимущества, прежде всего возможность работы на скоростях 56 кбит/с.
Почти все модемы, в том числе дешевые абонентские, могут быть использованы в качестве узловых модемов. Однако большинство из них не оптимальны в этом режиме или же вообще непригодны к использованию. Многие недорогие модемы, основанные на массовых микросхемах, склонны к "зависанию" при бросках питания и в случае некорректной (а это часто случается в СНГ) работы телефонной станции. Многие абонентские модемы не выдерживают круглосуточной работы, особенно при повышенной температуре окружающей среды.
Рекомендации для этого класса задач во многом аналогичны рекомендациям для класса магистральных модемов. Отличие лишь в том, что для коммутируемых входов нет необходимости использовать модемы, имеющие 4-проводный режим и синхронный протокол работы. Многие фирмы выпускают специальные "модемные пулы", предназначенные для работы в узлах доступа телекоммуникационных сетей. Обычно модемный пул выпускается в стоечном исполнении, при этом на одной плате размещаются 2 или 4 модема, платы монтируются в кассету 19-дюймового стандарта. Модемный пул имеет функцию централизованного сетевого управления. Это позволяет обеспечить большое число входов, энергонезависимое питание с резервированием (два источника питания), гарантирует работоспособность в круглосуточном и необслуживаемом режимах работы, в условиях повышенной температуры. Кроме того, стоечное исполнение предусматривает создание всего комплекса в едином конструктиве с использованием высоконадежных хост-компьютеров, сетевых устройств, внешней памяти.
Выбор модемов для создания узлов доступа через коммутируемую сеть достаточно широк.
Большую популярность получили изделия US Robotics, TAINET, MOTOROLA. Среди цифровых модемов наибольшей популярностью пользуются продукты US Robotics и ASCEND. На рис. 3.1 представлен пример реализации узла доступа к сети Internet с применением различных типов модемного оборудования.

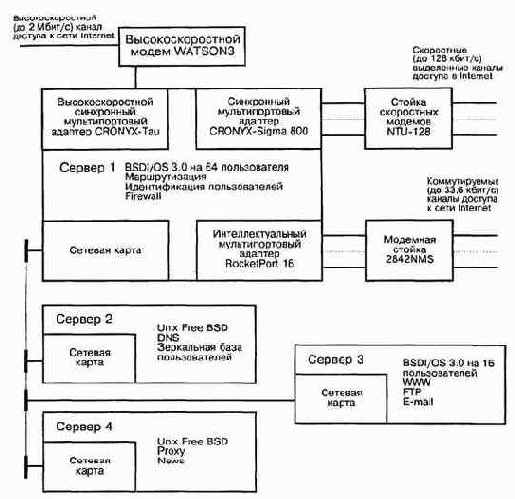

Рис. 3.1. Пример оборудования узла доступа к сети Internet:
подключение к магистральному каналу Internet на скорости до 2 Мбит/с;
16 низкоскоростных (до 33,6 кбит/с) коммутируемых каналов на выходе;
8 скоростных каналов (до 128 кбит/с) на выходе; гибкая наращиваемая конфигурация
Абонентские модемы
Среди специфических требований, предъявляемых к абонентским модемам, необходимо отметить высокую чувствительность, надежное распознавание станционных зуммеров (для автодозвона) и низкую стоимость.
Большинство модемов (около 70%) этого класса основаны на массовых модемных процессорах Rockwell, UMC, CL и др. Почти все продукты поддерживают скорость до 33600 бит/с, многие модели поддерживают два стандарта на скорость 56 кбит/с. Стоимость абонентских модемов неуклонно снижается и не превышает 100-150 долл. США.
