Дополнительные возможности телефонов с АОН

Телефонные АОНы с управляющими программами версий "РУСЬ-23с plus" и "РУСЬ-25с plus" получили широкое распространение. Они имеют хорошие функциональные возможности и удобное управление. Надеюсь, что рассмотренные в этой статье вопросы помогут многим радиолюбителям улучшить работу своих АОНов.

Обычно АОНы запрограммированы на клавиатуру с 28 клавишами.

Рис.1.

Клавиатура для версии "РУСЬ-23" изображена на рис.1, а для версии "РУСЬ-25" — на рис.2.

Однако даже в корпусе "TECHNIKA", имеющем 12 клавиш основной и 11 расширенной клавиатуры, 6 клавиш все равно не используются.

Среди оставшихся "за бортом" имеется полезная функция "AUTO", о которой не упоминается в руководстве пользователя.

Ниже приводится описание всех дополнительных клавиш, что позволит радиолюбителям самим выбрать необходимую комбинацию. В скобках записан вход в режим с помощью основной клавиатуры:

М1 (MODE. 7) — архив входящих звонков;
М2 (MODE. 8) — архив исходящих звонков;
МЗ (MODE. 9) — записная книжка;
MODE (*.*) — вход в режим функций (меню);
DOZY (*) — автодозвон;
STORE (MODE. 9.0) — поиск ячейки в записной книжке по номеру;
FOUND (#.*) — поиск подходящего варианта номера;
ANTI (MODE. 6) — антиАОН; автодозвон по 10-ти номерам;
HOLD (MODE. *) — режим удержания линии "LINE HOLD";
BUD (MODE. 5) — вход в режим будильников;
SAY (MODE.7.0) — голосовая продиктовка всех номеров и времени звонков;
CORR (MODE.4) — установка времени, даты;
AUTO — быстрый автодозвон по первым десяти номерам записной книжки. При входе в данный режим на индикаторе появляется надпись "AUTO_0". Автодозвон включается после ввода цифры от 0 до 9, под которой находится необходимый номер в записной книжке;
HF — вход в режим спикерфона "HANDS FREE";
TIME (MODE. 3.2) — сообщение текущего времени;
OTV (MODE.O.*) — работа с цифровым автоответчиком;
KOD (MODE.O) — просмотр "сырого кода".

Как видно из схем, некоторые клавиши в управляющих программах версий "23" и "25" не совпадают.
Поэтому замена ПЗУ повлечет за собой необходимость перепайки клавиатуры.

Рис.2.

Нужно также отметить отсутствие в версии "25" дополнительных клавиш антиАОНа и автоответчика. Наличие двух одинаковых кнопок автодозвона следует, очевидно, отнести к ошибке в программе.

Полезным режимом в телефоне является "спикерфон", который позволяет разговаривать с абонентом не снимая трубки.

Однако полностью реализовать его преимущества по типовой схеме невозможно из-за низкой чувствительности микрофона и возникновения самовозбуждения при увеличении чувствительности, например, с помощью дополнительного микрофонного усилителя.

Устранить эти недостатки можно лишь собрав самому или приобретя на радиорынке настроенную плату спикерфона на базе специализированной микросхемы "Motorola" IL34118N (отечественный аналог — КР143ХА2), Эта ИМС предназначена для обработки в полудуплексном режиме сигналов, поступающих с микрофона и телефонной линии. Алгоритм ее работы заключается в усилении сигнала микрофона или линии, имеющего в данный момент большую амплитуду.

Рис.3.

Это обеспечивает высокую чувствительность (можно разговаривать с расстояния в несколько метров) при полном отсутствии самовозбуждения.

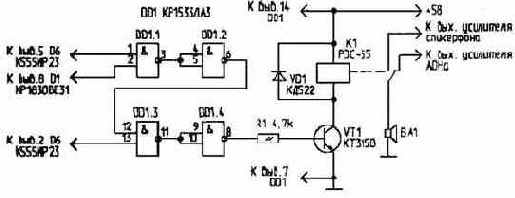

На рис.3 приведена схема включения спикерфона, использующая функцию АОНа "HANDS FREE".

При нажатии на кнопку "HF (рис.1, 2) на всех трех входах устройства появляется логическая "1", открывается транзистор VT1, срабатывает реле К1 и своими контактами переключает динамик с выхода усилителя АОНа к усилителю спикерфона. Спикерфон включается автоматически.

Вывод 1 DD1 подключается к выводу 5 D6 К555ИР23 на плате АОНа, вывод 13 DD1 — к выводу 2 D6. Обратите внимание, что на плате установлены две микросхемы К555ИР23. Вывод 2 DD1 подключается к выводу 8 микропроцессора D1. ВА1 — внутренний динамик АОНа. DD1 можно заменить на К155ЛАЗ, VT1 — любой из серии КТ315. Кнопка включения режима "HF" — любая не фиксируемая, например, герконовая от компьютерной клавиатуры.

Реле К1 — малогабаритное, желательно герконовое — из-за малого тока срабатывания. В крайнем случае подойдут РЭС10, РЭС49 на напряжение срабатывания 4...5В. Особое внимание следует уделить установке микрофона в корпусе АОНа. Он должен быть максимально изолирован от воздействия динамика. Такая изоляция достигается с помощью демпфирующего кольца из пористой резины. Необходимо также микрофон со всех сторон залепить пластилином.

Схема очень проста и, собранная без ошибок, в налаживании не нуждается.

Для более длительного сохранения данных в ОЗУ при отключенном от сети и телефонной линии АОНе (например, при ремонте), рекомендую увеличить емкость электролитического конденсатора подключенного к выводу 24 микросхемы К537РУ10, до 1000 мкф.

Д. Лаевский

Литература:

1. Многофункциональный телефон с АОН РУСЬ-23с plus. Руководство пользователя.

2. Многофункциональный телефон с АОН РУСЬ-25с plus. Руководство пользователя.

3. Цифровые интегральные микросхемы: Справочник. — Мн.: Беларусь, 1991.
