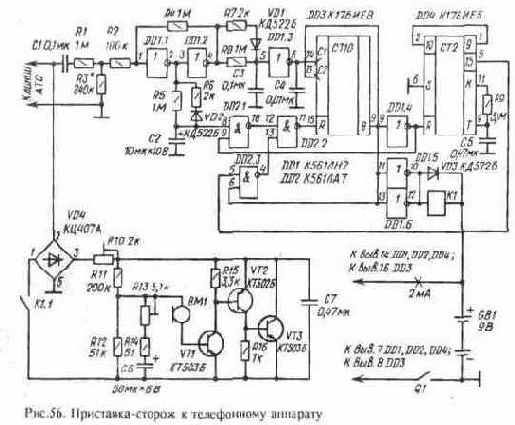

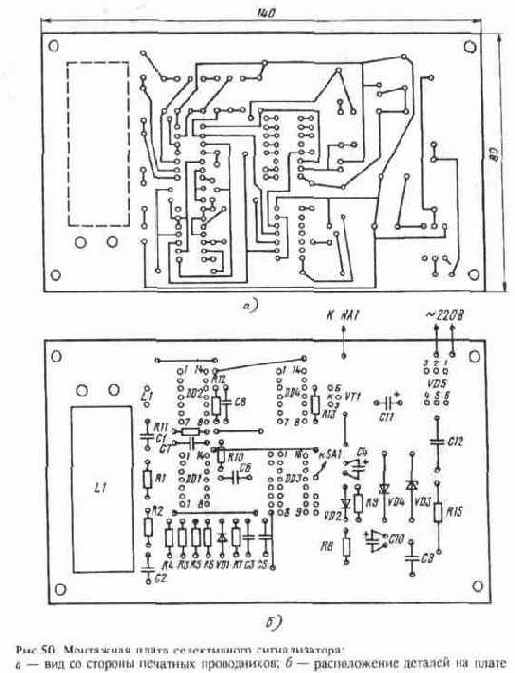

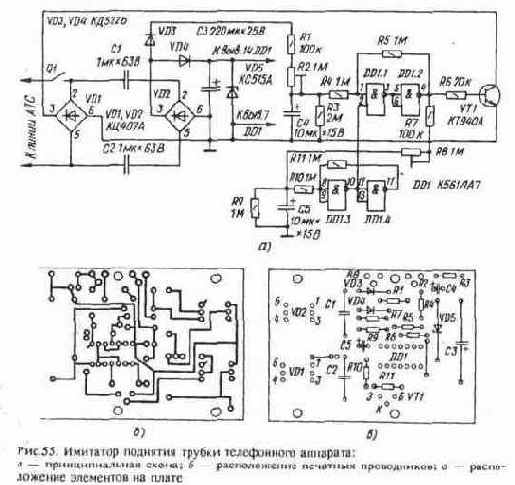

ПРИСТАВКИ К ТЕЛЕФОННЫМ АППАРАТАМ


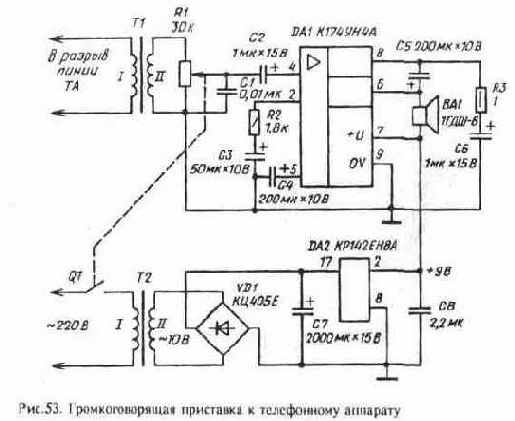

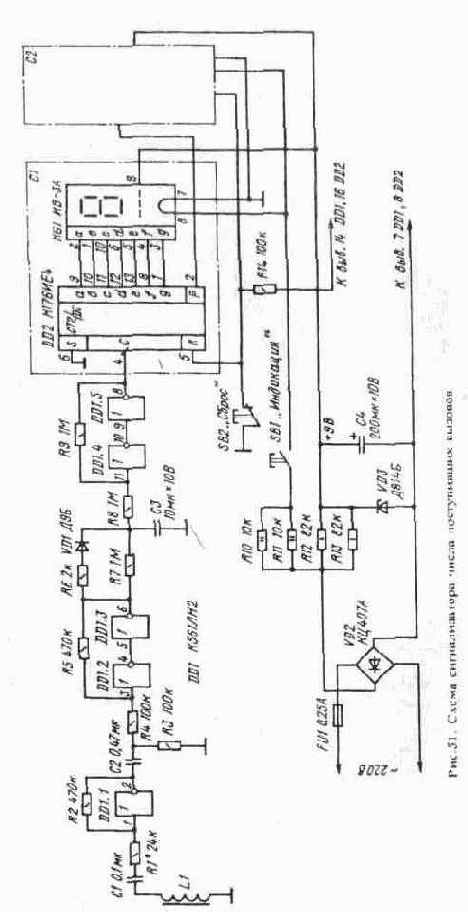

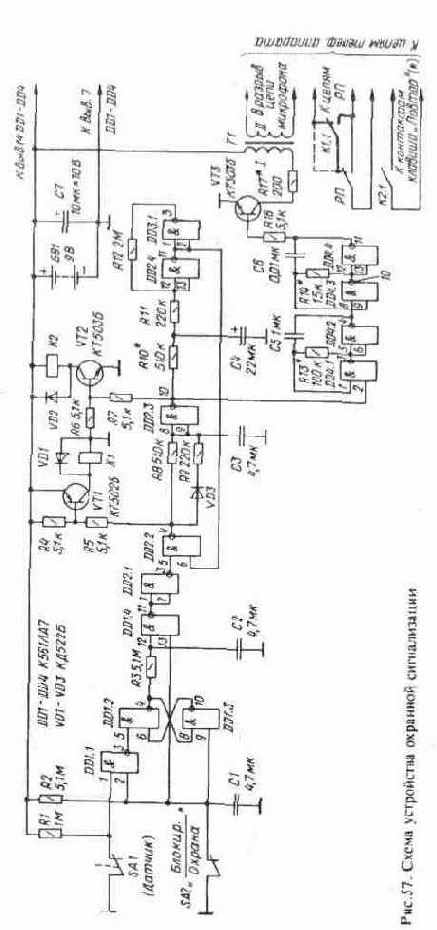

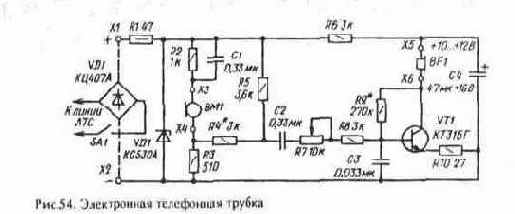

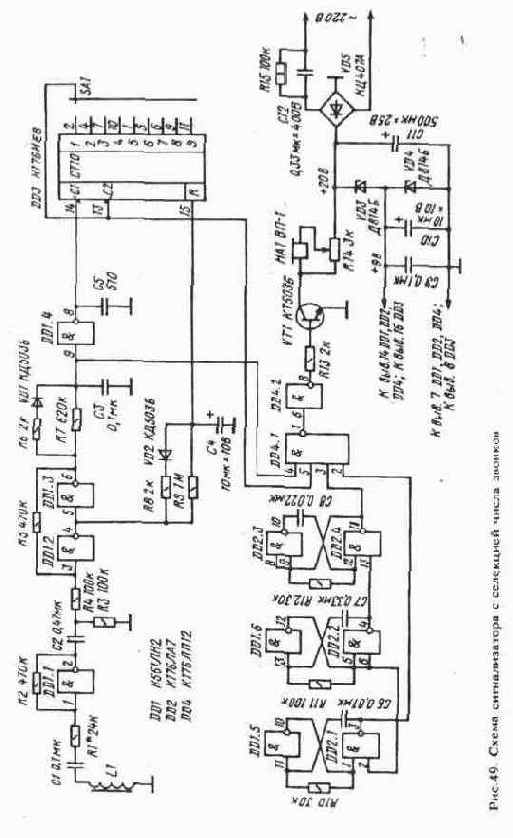

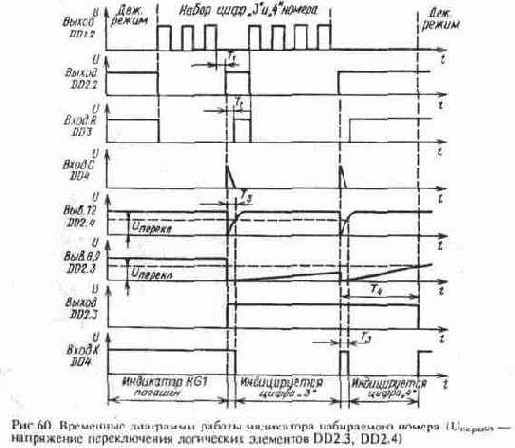

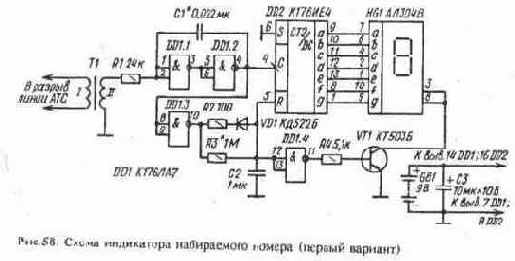

Устройства, о которых здесь пойдет разговор, предназначены для расширения функциональных возможностей телефонных аппаратов, повышения удобства пользования ими. Все они совместимы с аппаратами телефонных сетей общего пользования, однако при соответствующей настройке могут работать и с телефонными аппаратами самодельной АТС.

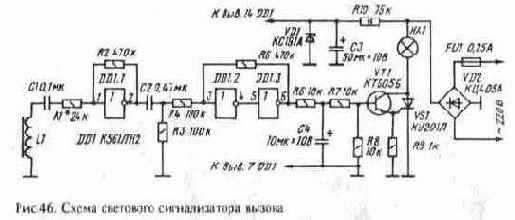

Световой сигнализатор вызова. Предназначенный для людей с пониженным слухом, он обеспечивает появление светового сигнала при поступлении вызова к абоненту (рис. 46). Индуктивный датчик L1 располагают в магнитном поле катушки звонка телефонного аппарата. Создаваемое им переменное напряжение через разделительный конденсатор С1 поступает на вход усилителя на логическом элементе DD1.1, работающем в аналоговом (линейном) режиме [7 ]. Такой режим достигается введением отрицательной обратной связи по постоянному току через резистор R 2. Усиленный в десятки раз сигнал через дифференцирующую цепь С2 R3 поступает на формирователь —триггер Шмитта, выполненный на логических элементах DD1.2, DD1.3. С выхода триггера Шмитта сигнал поступает (через резисторы R6, R7) на базу высоковольтного транзистора VT1, включенного в цепи управляющего электрода тринистора VS1. Особенность такого способа включения транзистора — незначительная рассеиваемая на нем мощность. Это объясняется тем, что после открывания тринистора напряжение между коллектором и эмиттером транзистора уменьшается до 1 ...2 В, и ток через него практически прекращается. Тринистор управляет нагрузкой — осветительной лампой НА1, которая и сигнализирует о поступающем вызове к абоненту.


Конденсатор С4 сглаживает пульсации вызывного напряжения и исключает мерцание сигнальной лампы НА 1.

Питание микросхемы осуществляется от параметрического стабилизатора, в котором работают элементы R 10, VD1, СЗ.

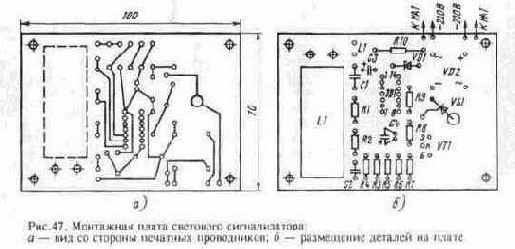

Микросхему К561ЛН2 можно заменить на K561JIH1, К561ЛА7, К561ЛА9 или соответствующие аналоги из серии К176. Транзистор VT1 —КТ605.КТ940 с любыми буквами. ТринисторVS1 —КУ201К (Л), КУ202 (К-Н). Конденсаторы — КМ-6, К 10-7 (Cl, C2), К50-6, К50-16, К50-12 (СЗ, С4).
