УСТРОЙСТВО СИГНАЛИЗАЦИИ ПРИ ПРИБЛИЖЕНИИ К ОБЪЕКТУ


Подобные устройства обычно срабатывают тогда, когда человек или другой объект соприкасается в охраняемой зоне с чувствительной антенной или приближается к ней.

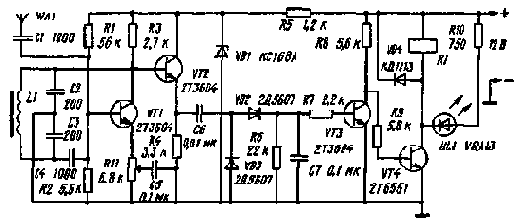

На рисунке приведена схема такого устройства. Оно работает по принципу изменения емкостной нагрузки, вносимой через антенну в высокочастотный генератор, работающий на границе срыва возбуждения. Антенна является частью колебательного контура этого генератора. В результате при увеличении емкости между антенной и общим проводом в колебательный контур вносятся дополнительные потери, его добротность ухудшается и происходит срыв генерации. Это и используется для включения сигнализации (звуковой, световой и иного рода) через исполнительное реле.


Транзистор VT1 с подключенными к нему элементами и колебательным контуром L1C2C3 образуют генератор по схеме емкостной трехточки. Генератор устанавливают на порог возбуждения переменным резистором R11. Антенна подключена к базе транзистора VT1 через конденсатор С1. Генератор работает с частотой около 300 кГц и имеет малое выходное сопротивление благодаря использованию эмиттерного повторителя на транзисторе VT2. Напряжение питания каскадов на транзисторах VT1 и VT2 стабилизировано элементами R5.VD1.

Сигнал с выхода эмиттерного повторителя выпрямляется выпрямителем VD2VD3R6C7 и подается на базу транзистора VT3 через резистор R7. На транзисторах VT3 и VT4 выполнен усилитель постоянного тока. Нагрузкой второго каскада служит исполнительное реле К1.

В режиме генерации транзистор VT3 открыт, напряжение на его коллекторе близко к нулю. В этом состоянии транзистор VT4 закрыт и реле К1 не срабатывает.

При прикосновении к антенне генерация срывается и на выходе выпрямителя напряжение падает до нуля. Транзистор VT3 закрывается, а к базе VT4 через резистор R9 подается положительное напряжение с коллектора VT3. Транзистор VT4 переходит в режим насыщения, и реле К1 срабатывает. Одновременно загорается светодиод HL1, сигнализируя о срабатывании устройства.

Предложенный вариант устройства не имеет системы дежурного режима оповещения после первого срабатывания, а возвращается в исходное состояние после устранения влияния на антенну.
