Телефонный фильтр





Телефонный фильтр


Каждому радиолюбителю в той или иной мере приходится решать задачи, связанные с устранением помех бытовой аппаратуре.

Помехи телефонным аппаратам - одно из маленьких звеньев большой проблемы. К сожалению, бытовая аппаратура и телефонные аппараты здесь не исключение, часто являются устройствами далекими от совершенства. Проблема усугубляется, если аппаратура радиолюбителя также не соответствует техническим нормам.

Подробнее о помехах передающих устройств и методах их устранения можно ознакомиться в [1], однако в этой заметке будут даны некоторые фильтры для телефонных аппаратов, их конфигурация и способы изготовления. К сожалению эффективность фильтров устраняющих помехи передающих устройств в телефонной линии различна на различных частотах. Необходимо сделать выбор фильтра в зависимости на каких частотах ваш передатчик делает помеху телефонной сети.

Некоторые практические схемы фильтров:

На рис.1а представлен простейший телефонный фильтр.

Подавление помехи составляет:

12дб на f = 3,5мГц
18дб на f = 14мГц
12дб на f = 50мГц

Эффективность фильтра без конденсатора С1, но с использованием только ферритовых бусинок резко падает и составляет 1дб на частоте 3,5мГц и 7дб на 50мГц. Увы, эти показатели не могут устраивать.

Рис.1b - простой и также малоэффективный фильтр выполненный с помощью 2х дросселей типа ДМ номиналом 150 мкГн каждый или на ферритовом кольце диаметром 30-40 мм, проницаемостью 400 -1000 расположив обмотки напротив друг друга.

Иногда такой фильтр изготавливают намотав шнур от телефонного аппарата на ферритовом кольце, 5-6 витков в одном направлении, затем сделав переход на другую сторону под углом 45 градусов выполняют еще 5-6 витков. Так или иначе, фильтр выполненный на рис.1b имеет подавление порядка 26 дб на 3,5мГц и 32дб на частоте 50мГц. Увы проблема с такими показателями не закрывается.

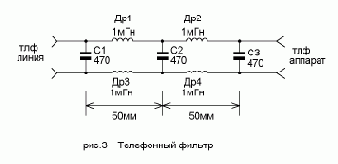

Весьма высокими показателями обладает телефонный фильтр показанный на рис.2. Он имеет подавление более 75 дб на частоте 7 мГц.

Фильтр изготавливают на монтажной планке (экранировать не надо), размещают внутри телефонного аппарата или рядом с ним.
