Универсальный DATA-кабель


Устройство представляет собой преобразователь уровней логических сигналов обмена сотового телефона и стандартного порта RS-232 (COM порт) и способно формировать сигналы обмена двух типов Rx/Tx и M-bus. Устройство может питаться как от порта компьютера, так и от внешнего источника. Таким образом мы получаем универсальный DATA-кабель, который способен работать практически с большинством телефонов. Однако в некоторых случаях для некоторых моделей трубок требуются другие интерфейсные устройства для более корректной работы (например телефоны фирмы NOKIA), но и данная схема часто позволяет обойтись без дополнительных шнурков. Требуется только укомплектовать его необходимыми разъёмами (коннекторами) для подключения к сотовым телефонам. Необходимый софт и как работать с данным устройством с конкретными моделями телефонов без проблем можно найти в интернете. Также данную схему устройства легко присбособить для программирования современных радиостанций. Для чего требуется всего лишь соответсвуя схеме и режима обмена между устройством и радиостанцией подключить и использовать соответствующий софт. Схема электрическая принципиальная на Рис. 1, схема расположения элементов и подключение на Рис. 2, вид печатной платы со стороны проводников на Рис. 3. Перечень элементов приведен в Табл. 1.

Технические характеристики:
Напряжение питания: 5-12V
Ток потребления: не более 15mA
Размеры печатной платы: 62х42mm


Рис. 1

Элемент: Номинал: Количество:
С1,С4…С8 0.1mF(керамика) 6
C2,C9 100mF x 16V 2
C3 10mF x 16V 1
DA1 TDMAX232(аналог HIM232) 1
HL1 RED (любой) 1
HL2 YELLOW(любой) 1
HL3 GREEN(любой) 1
R1 680 1
R2…R4 1k 3
R5,R8,R10 4.7k 3
R6 51k 1
R7,R9 10k 2
VD1…VD3,VD5 1N4148(аналог КД521-522) 4
VD4 Стабилитрон 5.1-5.6V 1
VD6 Стабилитрон 2.7-3.3V 1
VT1…VT4 BC548(аналог КТ3102) 4
Табл. 1

Небольшое описание устройства:

Преобразователь уровней выполнен на стандартной микросхеме MAX232 (DA1) в типовом включении. Светодиод HL3 индицирует режим работы преобразователя. Светодиоды HL1(Rx) и HL2(Tx) индицируют режимы приема/передачи.

Внешний источник питания подключается к разъему XP1. Требуется для некоторых моделей сотовых телефонов, простой пример, телефоны Siemens, иногда им “нехватает” уровня напряжений на выводах Rx/Tx, что решается подключением внешнего источника питания.

Преобразователь соединяется с портом RS-232 через разъем XP2 согласно электрической схеме.

Преобразователь соединяется с портом телефона через разъем XP4 согласно электрической схеме.

Установкой перемычек в SW1 и XP3 выбирается режим работы преобразователя (Rx/Tx или M-bus).

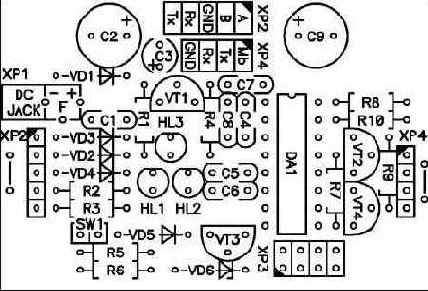

Рис. 2

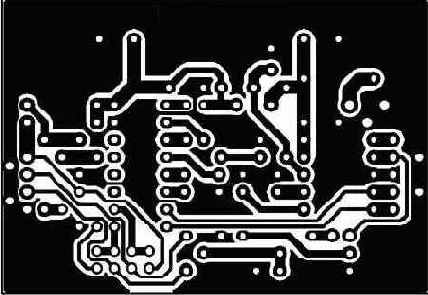

Рис. 3
