Индикатор линии на микросхеме

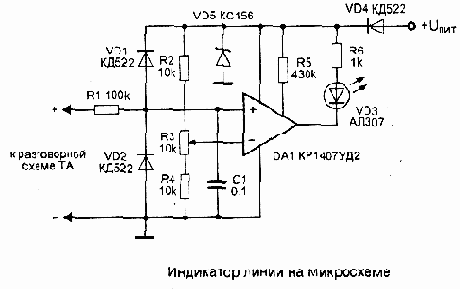

Индикатор устанавливается в корпус телефонного аппарата и пита- ется от телефонной линии. Он индицирует несанкционированное под- ключение к линии в момент ведения разговора, т. е. когда трубка сня- та с рычага телефона. Принципиальная схема индикатора приведена на рисунке.

Основу схемы составляет операционный усилитель DA1 типа КР1407УД2, включенный по схеме компаратора напряжений. При снятии телефонной трубки напряжение с линии подается на рассмат- риваемое устройство через диод VD4 типа КД522, образующий со ста- билитроном VD5 типа КС156 параметрический стабилизатор напря- жения. Одновременно напряжение поступает через резистор R1 на неинвертирующий вход компаратора DA1. На инвертирующий вход последнего подается опорное напряжение, снимаемое с движка под- строечного резистора R3. При снижении входного напряжения до уров- ня, меньшего чем опорное напряжение, на выходе компаратора DA1 появляется уровень логического нуля, что вызывает включение света- диода VD3 типа АЛЗО7. Диоды VD1 и VD2 совместно с резистором R1 ограничивают на- пряжение на неинвертирующем входе DA1 на уровнях, выходящих за пределы питающих напряжений - не более, чем на 0,7 В (на величи- ну прямого падения напряжения на диодах VD1, VD2). Конденсатор С1 защищает схему от высокочастотных наводок в линии. Резистор R5 устанавливает режим работы микросхемы DA1. В устройстве ис- пользованы резисторы типа МЛТ-0,125. Диоды VD1, VD2, VD4 - любые кремниевые. Стабилитрон VD5 - любой на напряжение стаби- лизации 4,7-7,0 В. Микросхему DA1 можно заменить на КР140УД1208, а также на любой операционный усилитель с током потребления не более 5 мА. Устройство настраивают по методике, приведенной ниже. Сняв труб- ку телефонного аппарата и установив разговорное соединение (позво- нив, например, знакомым), подстройкой резистора КЗ добиваются погашения светодиода VD3. Медленно, изменяя сопротивление резис- тора КЗ, находят положение движка последнего, при котором устрой- ство срабатывает. Затем немного поворачивают движок резистора R3 в обратную сторону. Светодиод снова гаснет, прибор настроен. Он будет реагировать как на параллельное подключение к линии, так и на последовательное подключение.

Необходимо соблюдать полярность включения прибора!
