Рекомендации по ремонту телефонных аппаратов - часть 2


Затем осторожно прощупайте каждый сантиметр от корпуса аппарата до трубки. Обычно повреждение бывает или у самой трубки или непосредственно у корпуса. Конечно, лучше всего заменить витой шнур на новый, но не у всех он имеется. В таком случае нужно отрезать поврежденный кусок шнура, аккуратно зачистить провода и установить на них предварительно





снятые с отрезанного шнура клеммы. Так как микротелефонный шнур состоит из мишурных жил, которые изготовлены путем спиральной навивки узкой и очень тонкой медной ленты на шелковую или капроновую нить, их нельзя припаивать к клеммам. Клеммы загибаются, захватывая изоляцию. Таким образом, ваш микротелефонный шнур станет немного короче, но будет работать без замены.

Аналогичным образом можно восстановить работоспособность шнура розетки. Если не удалось обнаружить неисправность микротелефонного шнура, или после его замены на новый при потряхивании трубки наблюдаются те же симптомы, необходимо заменить микрофонный капсюль (МК). Иногда, чтобы восстановить работоспособность микрофона, достаточно просушить его на батарее отопления в течение суток.

Обратите внимание на обозначение на корпусе капсюля. В настоящее время выпускаются угольные микрофоны типа МК-16 сопротивлением 20...40 Ом для коротких линий МБ и сопротивлением 180±80 Ом для всех других аппаратов. Микрофоны МК-16-У — устойчивые к воздействию климатических условий, рассчитанные на температуру от -50° до +50°. МК-16-Н изготавливается для нормальных климатических условий (-10°до +45°).

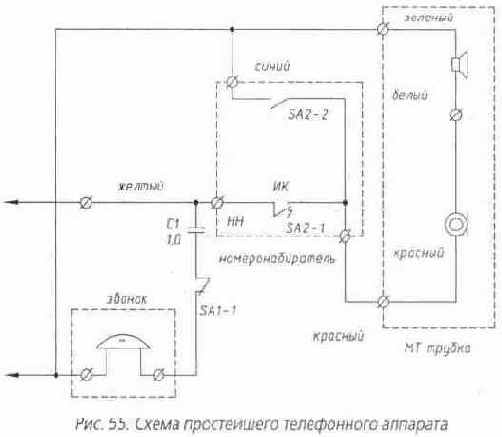

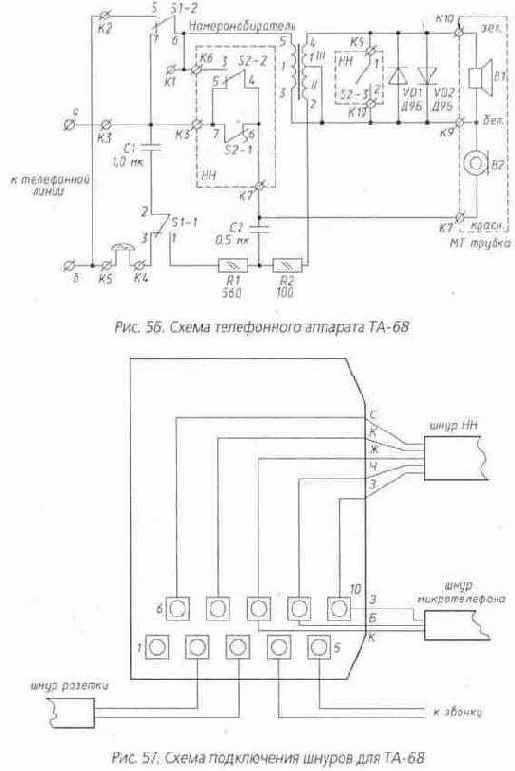

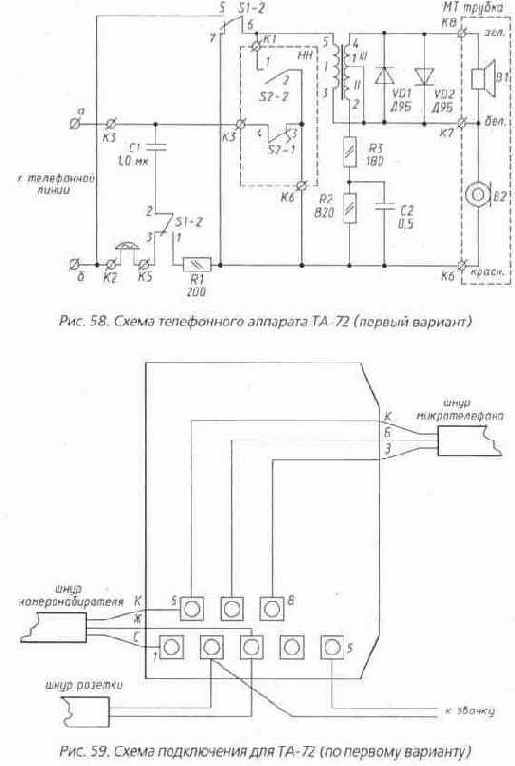

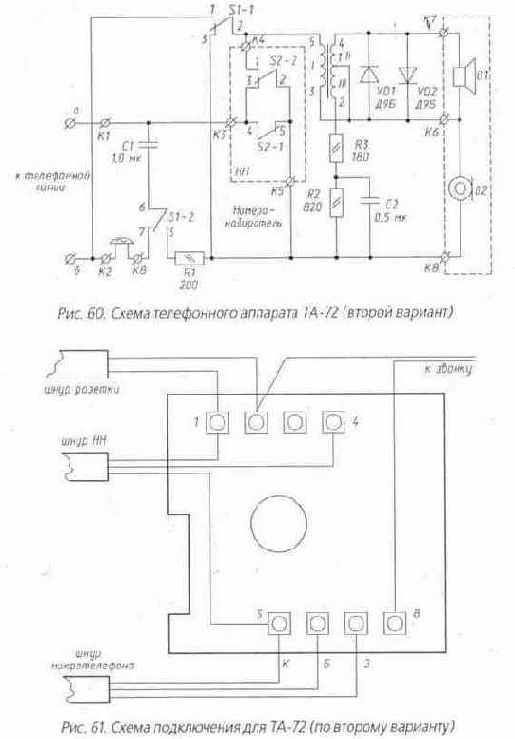

Необходимо обратить внимание на правильность подключения номеронабирателя, розеточного и микротелефонного шнуров. На схемах специально указаны цвета жил шнуров, чтобы было проще искать ошибки. Если все подключено верно, то при «продувании» микрофона вы не должны слышать в трубке сильный шум и свой голос. В противном случае надо проверить подключение цветных жил микротелефонного шнура под микрофоном (МК) в трубке. Зеленый провод во всех телефонных аппаратах производства СССР должен быть подключен только к контакту МК.
