Индикатор использования и обрыва телефонной линии

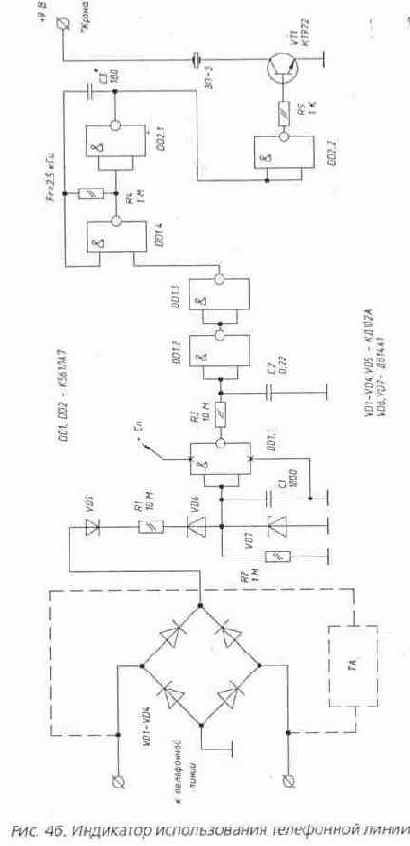

В случаях подключения к телефонному аппарату с разрывом линии абонент может использовать простейший индикатор использования и обрыва линии. Схема такого индикатора приведена на рис. 46.
| Таблица 2. Список деталей системы защиты «Пароль» |
||
| Микросхемы |
DD1.DD2.DD3 |
К561ИЕ8 |
| DD4, DD5, DD6 |
КР561ЛА7 |
|
| DA1 |
КР1014КТ1А(В) |
|
| Транзисторы |
VT1 |
КТ315Г |
| VT2 |
КТ503Е(КТ315И) |
|
| Стабилитроны |
VD3, VD4, VD6, VD14, VD26, VD34 |
Д814А1 |
| Диоды |
VD1, VD2, VD7, VD8, VD24, VD25, |
КД102А |
| VD27 - 30, VD31, VD32, VD33 |
||
| Конденсаторы |
С1,С2, С4, С7, С9,С10, С13, С16 |
1000 пФ |
| СЗ, С5, С8, С12, С15 |
0,1 мкФ |
|
| С6.С11.С14 |
0,68 мкФ |
|
| С17 |
10.0мкФхбЗВ |
|
| С18 |
2200,ОмкФх10В |
|
| Резисторы |
R1,R8,R10, R11, R12, R17, R18, R21 |
4,7 М |
| R2, R3, R4, R7 |
1.5 М |
|
| R5 |
10М |
|
| R6.R9, R13.R14.R16.R19 |
390 К |
|
| R15, R20, R23 |
130 К |
В состав схемы входят:
• диодный мост VD1...VD4 для подключения линии без учета полярности;
• датчик напряжения па элементах VD5, Rl, VD6, R2, VD7, С1, DD1.1;
• фильтр вызова АТС - 25 Гц, - R3, С2, DD1.2;
• инверторы DD1.3, DD2.2;
• генератор 2,5 кГц - DD1.4, DD2.1, R4, СЗ;
• ключ R5, VT1;
• звукоизлучающий элемент — пьезоизлучатель ЗП-3.
Принцип работы схемы заключается в следующем. В исходном состоянии блок индикатора подключается параллельно используемому телефонному аппарату. При наличии в линии напряжения свыше 40 В на входе элемента DD1.1 присутствует уровень логической единицы, и в соответствии с этим генератор 2,5 кГц заперт.
При поступлении вызова с АТС амплитудой 100 В и частотой 25 Гц специально рассчитанная цепочка фильтра R3, С2 не позволяет переключить элемент DD1.2 и включить звукоизлучатель ЗП. Если же на каком-то участке линии была снята трубка (либо произошел обрыв) более чем на 1 сек, на входе DD1.1 появится нулевой уровень, и с указанной задержкой переключится DD1.2. Затем включится генератор 2,5 кГц, звукоизлучатель ЗП подаст непрерывный звуковой сигнал, сигнализирующий об использовании или обрыве линии. При возвращении линии в исходное состояние (напряжение более 40 В) индикатор вновь переходит в ждущее состояние. Возможна доработка индикатора триггерной схемой для индикации попытки использования (обрыва) линии и после установления в линии номинального напряжения.
Питание индикатора встроенное — батарея 9 В («Крона», «Корунд» и т.п.).
Благодаря высоким значениям R1, R2, индикатор абсолютно не влияет на параметры линии в соответствии с ГОСТ [2]. Естественно, что индикатор будет срабатывать и при подъеме трубки (ведении разговора) и самим хозяином линии. Можно порекомендовать встроить выключатель или выполнить индикатор в виде заглушки, подключаемой вместо телефонного аппарата.
