Устройство подключения дополнительного абонента с полным приоритетом основного

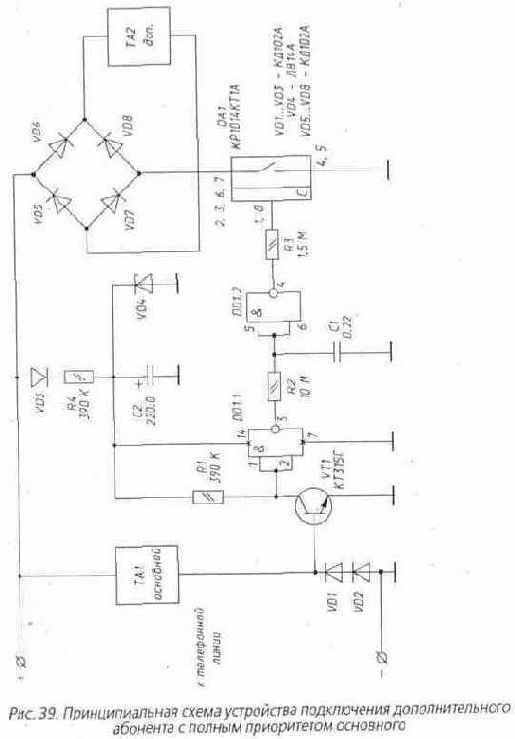

На рис. 39 приведена принципиальная схема подобного устройства. В состав схемы входят:
• датчик тока VD1, VD2;
• ключ включения/выключения дополнительного телефона ТА2 - DA1;
• цепи блокировки — VT1, DD1.1, DD1.2;
• мост запрета вызова VD5...VD8;
• цепь питания VD3, R4, С2, VD4.
Под приоритетом подключения в данной схеме понимается выполнение двух основных функций:
• непрохождение вызова с АТС на дополнительный телефонный аппарат ТА2;
• отключение дополнительного телефона ТА2 при поднятии
трубки на основном аппарате.
Принцип действия устройства заключается в следующем. В исходном состоянии, когда трубки обоих телефонов лежат на аппаратах, на входах DD1.1 через R1 поддерживается уровень логической единицы и, соответственно, ключ DA1 открыт положительным напряжением с выхода 4 DD1.2. Оба телефона подключены к линии. Разница лишь в том, что дополнительный телефон ТА2 подключен через мост VD5...VD8, что исключает возможность прохождения вызова с АТС на этот телефон в любом случае. При снятии трубки
на основном телефоне ТА1 срабатывает датчик VD1, VD2 и через схему блокировки VT1, DD1.1, DD1.2 с задержкой в 2 секунды, определяемой R2, С1, выключает ключ DA1. Цепочка R2, С1 предотвращает самоотключение ТА2, если набор номера производится с этого дополнительного аппарата. Цепи блокировки обеспечивают отключение ТА2 даже, если трубка на ТА1 была снята в тот момент, когда по дополнительному телефону велся разговор. Основной аппарат ТА1 в этом случае перехватывает линию.
