Разветвитель номера с питанием от сети В

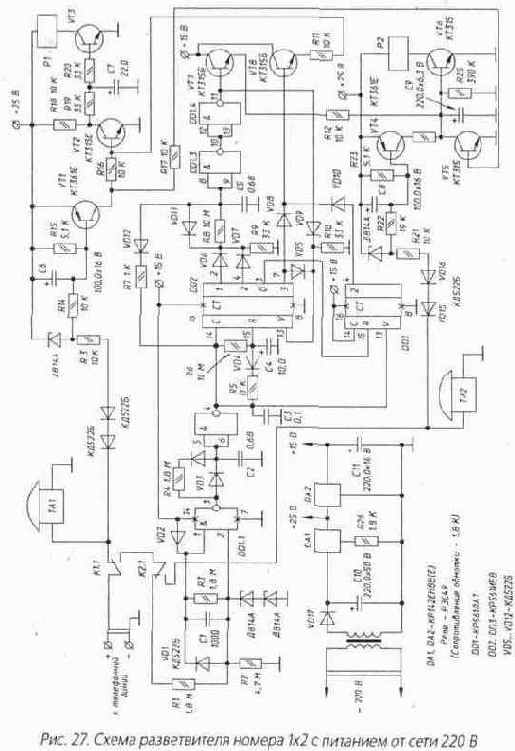

Использование в качестве источника питания промышленной сети 220 В имеет свои преимущества и недостатки. Недостатки — это прежде всего габариты, а также ненадежность трансформаторных источников питания, возможность их выхода из строя, зависимость устройства от сети 220 В. Преимущества же заключаются в возможности отработки схемы в полном соответствии с ГОСТами и стандартами, а также в более широком наборе функций по приему и обработке сигналов. На рис. 27 приведена схема разветвителя 1х2 с питанием от сети 220 В. Краткое описание схемы приведено в [8].

В состав схемы входят:

• узел приема вызова на DD1.1, DD1.2, Rl, R2, R3, VD1, С1, VD2, R4, VD3, С2;

• узел обработки (счетчик) — DD2, DD3;

• узел поднятия трубки ТА1 - R13, R14, С6, R15, VT1, R16, VT2, R18, R19, R20, С7, VT3, Р1;

• узел поднятия трубки ТА2 - VD15, VD16, R21, R22, С8, R23, VT4, VT5, С9, R25, VT6, Р2;

• реле времени 10 сек - VD6, VD7, R9, R8, С5;

• эмиттерные повторители — VT7, R12, VT8, R11;

• блок питания - ТР1, VD17, DA1, R26, С10, DA2, С11. Принцип работы разветвителя заключается в следующем. Контакты реле Р1, Р2 на схеме показаны в обесточенном состоянии, поэтому при выключенном питании 220 В на телефонную линию скоммутирован ТА1 — основной телефонный аппарат. При включении питания 220 В реле Р1 включается, подключая контактами К 1.1 узел приема вызова к телефонной линии.

Порядок дозвона до первого абонента

При поступлении посылок вызова на входной узел элементы DD1.1, DD1.2 формируют счетные импульсы для счетчика DD2 (вход 14 DD2). Счет производится по заднему фронту (после

окончания каждой из посылок вызова с АТС). После первой посылки вызова высокий уровень появляется на выходе 2 DD2, после второй посылки вызова — на входе 4 DD2. Одновременно запускается реле времени па 10 сек (R8, С5). Если поступление посылок вызова продолжается, то реле времени нс успевает переключить DD1.3, и в дело вступает DD3, которая по переднему фронту третьего сформированного импульса вызова через диод VD10, транзистор VT8 и далее VT2, VT3 отключает pеле Р1, подключая таким образом контактами К1.1 первый (основной) телефонный аппарат к линии.
ТА1 звонит с середины третьей посылки вызова. Порядок дозвона до второго абонента Если после первой либо после второй посылки вызова входящий абонент положит трубку (прервет последовательность посылок вызова) более чем на 10 секунд, то реле времени R8, С5 переключит элементы DD1.3, DD1.4 и через VT7, R12 (буферный каскад) и VT6 включит реле Р2, которое своими контактами К2.1 подключит к линии второй (дополнительный) телефон ТА2. ТА2 звонит начиная с первой посылки вызова повторного набора. Цикличность разветвителя — 1 минута, что задается R6, С4. Во время прохождения вызова на ТА1 либо ТА2 входной узел отключен, поэтому через 60 секунд микросхема счетчика DD2 обнуляется по входу 15 и цикл приема и обработки входных сигналов повторяется. Таким образом, если в течение одной минуты на телефоне ТА2 не будет снята трубка, то далее звонки вновь попадут на ТА1 (основной). Исходящая связь Работа узла подъема трубки описана в первой главе, поэтому остановимся на особенности данного разветвителя. Он выполнен с абсолютным приоритетом основного абонента ТА1. При любом поднятии трубки ТА1, даже если в это время ТА2 разговаривает, линия обнуляется, и к ней подключается ТА1. Обнуление достигается тем, что в первоначальный момент времени после снятия трубки ТА1 через R17, VT5 отключается Р2 (т.е. ТА2 отключается от линии),и линия, соответственно, дает отбои, и уже потом с задержкой, определяемой элементами R19, С7, R20, выключается Р1, подключая своими контактами К1.1 телефон ТА1 к линии. Таким образом, для основного абонента ТА1 использование на его линии разветвителя практически не доставляет неудобств, так как при необходимости позвонить он всегда имеет возможность


выйти на линию и набрать номер. Естественно, что когда ТА2 разговаривает, дозвониться до ТА1 невозможно. Абоненту ТА2 приходится мириться с возможностью прерывания связи при снятии трубки первым абонентом ТА1, но именно это обстоятельство делает договоренность с владельцем линии ТА1 по использованию его линии более реальной.


Естественно, при такой релейной коммутации абонентов абсолютно исключена возможность прослушивания друг друга, а так же влияние прохождения вызова по одному аппарату на другой. Такой тип разветвителя особенно удобен для использования его на электронных АТС, в некоторых тинах которых не обеспечивается синхронизация вызывных посылок и поступающих входящему абоненту контрольных сигналов КПС. При этом, когда абоненту уже поступило две посылки вызова, входящий абонент получил только один контроль посылки КПС. Номера абонентов для вышеописанной схемы разветвителя будут следующими: • номер ТА1: набор номера абонента; • номер ТА2: набор номера абонента, прослушивание 1...2 КПС (ответных гудков), сброс линии, пауза 10 секунд, повторный набор номера абонента. При качественной сборке блока питания (подборе необходимой мощности ТР1 — 40...50 Вт) разветвитель позволяет обеспечить круглосуточную работу двух телефонных аппаратов на одной линии.
