Блокиратор параллельного телефона на тиристорах

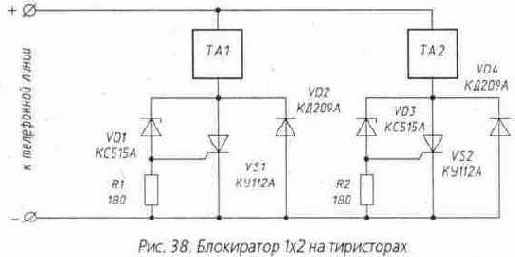

Еще один вариант блокиратора параллельного телефона 1х2 при веден на рис. 38. Когда абонент первого аппарата снимает трубку к аноду тиристора VS1 прикладывается напряжение линии 60 В На управляющем электроде тиристора напряжение меньше на величину падения напряжения на стабилитроне VD1. Тиристор открывается, и ТА1 подключается к линии. Если после этого второй абонент
снимет трубку, к тиристору VS2 будет приложено остаточное напряжение линии 5...15 В, которое меньше напряжения открывания стабилитрона VD3 и, соответственно, тиристор VS2 остается запертым. ТА2 будет отключен до тех пор, пока первый абонент не положит трубку на рычаг аппарата. Диоды VD2 и VD4 предназначены для пропускания отрицательного полупериода переменного напряжения индукторного вызова. Недостаток схемы заключается и следующем:
снятие трубки на одном из аппаратов, в то время, когда по второму производится набор номера, приводит к помехам набору (происходит перекоммутация телефонов). Недостаток компенсируется простотой схемного решения и возможностью размещения элементов схемы I) телефонной розетке.
