Анализатор посылки вызова
В процессе разработки телефонных устройств может потребоваться анализатор посылки вызова (25 Гц). Дело в том, что импульсы набора номера (60 В, 10 Гц), а также различные помехи на линии должны быть легко узнаваемы для модулей обработки сигналов
(см. п. 1.2). Добавим сюда еще и то, что зачастую посылка вызова с АТС имеет частоту, отличающуюся от номинальной (она может быть и 50 Гц, и 12 Гц). Таким образом, сформированные импульсы должны быть отобраны по частоте следования. Достаточно просто эта задача решается в системах со встроенным процессором, где тактовая частота внутреннего генератора составляет до 100 кГц. Но эту проблему можно решить иначе, используя элементы «жесткой» логики — счетчики, инверторы.

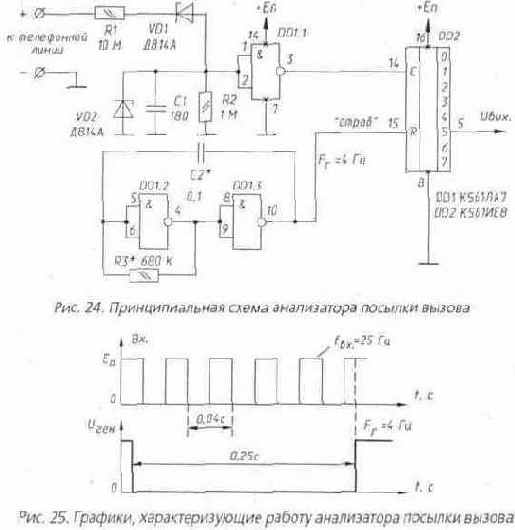

На рис. 24 приведена принципиальная схема такого анализатора — своеобразный «цифровой фильтр».
В состав схемы входят:
• счетчик DD2, осуществляющий счет импульсов, снимаемых с линии;
• узел приема и формирования импульсов с линии в составе DD1.1,R1,VD1,VD2,C1,R2;
• тактовый генератор «строба» на DD1.2, DD1.3. На рис. 25 приведены графики, иллюстрирующие работу схемы с приведенными номиналами элементов. Частота внутреннего генератора равна или чуть ниже 4 Гц. Генератор формирует строб длительностью около 0,25 сек, открывающий счет микросхемы DD2. За время длительности строба на синхровход DD2 поступает 6...7 импульсов, и на выходе 5 появляется короткий импульс выхода.
Исполнительное устройство может быть выполнено в виде триггерной схемы или с простейшей цепочкой накапливания (диод + емкость).
При частоте следования входных импульсов менее 25 Гц счетчик DD2 не ycпевает сосчитать до 6...7 и вновь обнуляется. Таким образом, варьируя элементы тактового генератора (изменяя длительность строба), можно настроить анализатор на нужную частоту анализа посылки вызова с АТС.
Входной узел па DD1.1 с введенным последовательным стабилитроном VD1 обеспечивает прием импульсов с линии при падении напряжения в линии ниже 30 В. Емкость С1 может быть в пределах 180...1000 пф, что позволяет отфильтровать «дребезг» и более качественно сформировать синхроимпульсы на входе DD2.
