Селектор телефонных звонков


При эксплуатации телефонного аппарата иногда возникает необходимость селекции числа сигналов вызова. Это удобно, если к пинии параллельно подключены несколько телефонных аппаратов и надо обеспечить приоритет поступления вызова на один из них или же в ночное время, когда требуется ограничить доступ к абоненту. В этом случае при использовании приставки селектора телефон будет подавать звуковой сигнал звонка только через определенный интервал, пропуская заданное число вызовов (звонков).

Приведенное устройство по сравнению с опубликованными аналогами, например Л8, содержит меньше элементов и проще в изготовлении.

Конструктивно электрическая схема селектора, рис. 2.9, выполняется в виде узла, который можно разместить внутри ТА, соединив цепь звонка через коммутатор VT1 или же при отключении в ТА вызывного устройства — в качестве внешней приставки.

Подключать схему к цепям телефонной линии необходимо, соблюдая указанную на рисунке полярность. При этом если снять трубку с телефонного аппарата, устройство не будет оказывать никакого влияния на работу телефона.

Устройство собрано на двух КМОП микросхемах и потребляет микроток, что позволяет питать его непосредственно от телефонной линии (цепь из VD1-R1-VD2-C1). Диод VD1 предотвращает повреждение схемы при ошибочной полярности подключения к ТЛ.

Электрическая схема приставки состоит из узла выделения сигнала вызова VD3-HL1-R2-R3-R4-VD4-DD1.1, счетчика количества


звонков DD2 и коммутатора телефонной пинии VT1. Светодиод HL1 является индикатором появления в линии сигнала вызова.



Пока в пинии действует напряжение 60 В — стабилитрон VD3 закрыт и на выходе элемента DD1.1 (вывод 11) будет действовать лог. "1". Также лог. "1" присутствует и на выходе DD1.3 (вывод DD1/10) и счетчик DD2 не работает. В этом случае вызывное устройство будет в начальный момент подключено к линии.

Как только приходит сигнал вызова, напряжение на стабилитроне VD3 превышает уровень его открывания (100 В) и импульсы поступают на вход DD1/12 (стабилитрон VD4 не допустит превышения амплитуды импульсов на входе выше допустимой для микросхемы величины).

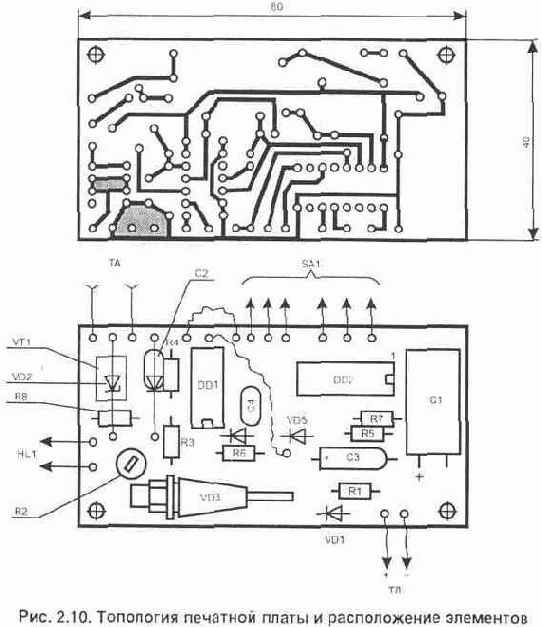

Посылка вызова состоит из последовательности импульсов, которые повторяются через интервал 1...3 с. Первый же приходящий импульс разряжает конденсатор СЗ, что обеспечивает готовность счетчика DD2 к работе. Из каждой пачки приходящих коротких импульсов узел на элементах DD1.2-C4-R6 делает один более широкий. Счетчик переключается по переднему фронту импульсов на входе С (при условии, что на входе R присутствует лог. "0"), т.е. пока конденсатор СЗ не заряжен. Число пропущенных звонков устанавливается переключателем SA1. Одна из групп контактов переключателя (SA1.1) позволяет отключать работу селектора, замыкая цепь ключа VT1. Схема не критична к выбору типов элементов, а номиналы деталей могут отличаться от указанных на схеме в сторону ближайших из выпускаемого ряда. Конденсаторы применены: С1 — К50-35 на 16 В; СЗ — К52-1 на 16 В; С2, С4 — К10-17; подстроечный резистор R2 типа СПЗ-19а. Переключатель SA1 подойдет любой миниатюрный, например ПГ2-14-2П6НВ. Часть схемы, выделенная на рисунке пунктиром, расположена на односторонней печатной плате размерами 80х40 мм из стеклотекстолита толщиной 1...2.5 мм, рис. 2.10. Она имеет две объемные перемычки. При монтаже для увеличения плотности размещения элементов стабилитроны VD2 и VD4 устанавливаются над конденсатором и токовым ключем VT1. Вместо токового ключа VT1 на полевом транзисторе КР1014КТ1В можно выполнить коммутатор и на обычных высоковольтных транзисторах, рис. 2.11, а, но в этом случае в режиме его насыщения в цепи транзистора будет падать напряжение 1.5...2 В, что значительно больше, чем у токового ключа из серии КР1014. Эквивалентной заменой токового ключа является применение полевого транзистора КП501А, рис. 2.11, б. В этом случае резистор R8 не нужен и сигнал на управление подается непосредственно с выхода микросхемы.

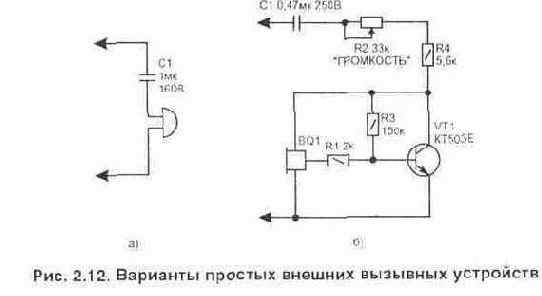

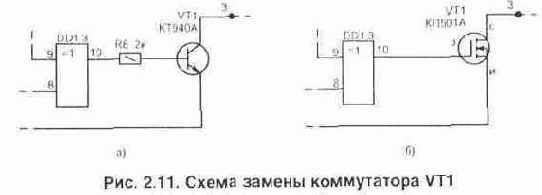

При выполнении устройства в виде отдельной приставки, подключаемой параллельно с телефоном к линии, потребуется в ТА отключить внутренний звонок, а к цепи коммутатора VT2 присоединить внешнее вызывное устройство (механический телефонный звонок или пьезоизлучатель со схемой автогенератора), рис. 2.12.Довольно много вариантов вызывных устройств, выполненных на специализированных микросхемах, приведены в литературе Л14.
