Индикатор занятой телефонной линии

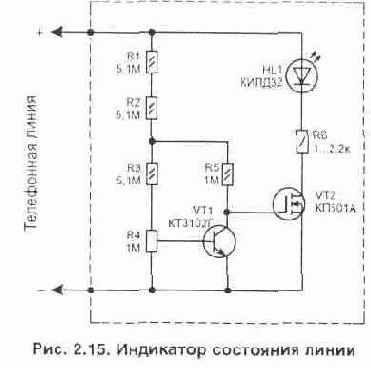

На рис. 2.15 приведена схема простого индикатора занятой линии. Она предназначена для квартиры, где в комнатах установлено несколько параллельно включенных ТА, и позволяет по свечению светодиода определить, что по одному из аппаратов идет разговор или не лежит на месте телефонная трубка.
В отличие от аналогичных по назначению схем, опубликованных в [Л1 стр. 140] и [Л20 стр. 46], данная в ждущем режиме от линии потребляет меньший ток при меньшем числе деталей.
Принцип работы индикатора основан на использовании свойства транзистора VT1 при работе в режиме микротоков обеспечивать большой коэффициент усиления. А так как он включен без отрицательной обратной связи, то для перехода из режима насыщения в закрытое состояние требуется небольшое изменение напряжения на коллекторе.
При работе схемы в исходном состоянии, когда в ТЛ действует 60 В, транзистор будет находиться в насыщении, т.е. на затворе VT2
не будет напряжения. Как только трубка с аппарата снимается — напряжение в линии падает до 6...15 В, что приводит к запиранию транзистора VT1 и на затвор VT2 с делителя, образованного резисторами R1-R2 и R3-R4, подается напряжение. Его уровень достаточен для открывания VT2.
Настраивается схема подстроечным резистором R4 (СПЗ-19а) так, чтобы светодиодный индикатор HL1 переставал светиться при напряжении более 16 В. Интервал свечения индикатора составит 6,4...15 В, что соответствует снятой трубке.

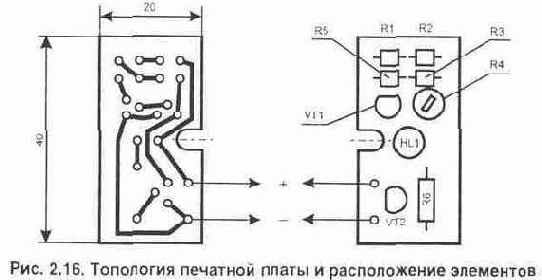

Для монтажа элементов топология печатной платы приведена на рис. 2.16. Она легко помещается в стандартном телефонном гнезде или внутри ТА.
