А- провод неизолированный
ГОСТ 839-80
|
Жила - многопроволочная, скрученная из твердых алюминиевых проволок
АКПБбШв- кабель контрольный
ГОСТ 1508-78
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - полиэтилен высокого давления (ПВД)
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката и разделительный слой из ПВХ пластиката
Броня - броня из двух спиральных стальных лент
Наружный покров - наружный шланг из ПВХ пластиката
АКПВБ- кабель контрольный
ГОСТ 1508-78
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - полиэтилен высокого давления (ПВД)
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката
Броня - две спиральные стальные ленты
Наружный покров - стеклопряжа
АКПВБГ- кабель контрольный
ГОСТ 1508-78
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - полиэтилен высокого давления (ПВД)
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката
Защитные покровы - броня из двух спиральных стальных лент без покрытия
АКПВГ- кабель контрольный
ГОСТ 1508-78
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - композиция ПВД
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката

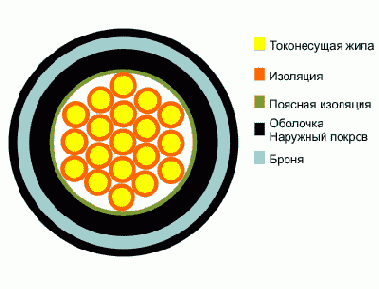

АКВБбШв- кабель контрольный
ГОСТ 1508-78
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката и разделительный слой из ПВХ пластиката
Броня - броня из двух спиральных стальных лент
Наружный покров - наружный шланг из ПВХ пластиката

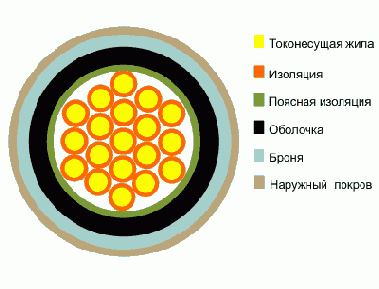

АКВВБ- кабель контрольный
ГОСТ 1508-78
|
Жила - однопроволочная из мягкой алюминиевой проволоки
Изоляция - ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката
Броня - две спиральные стальные ленты
Наружный покров - стеклопряжа

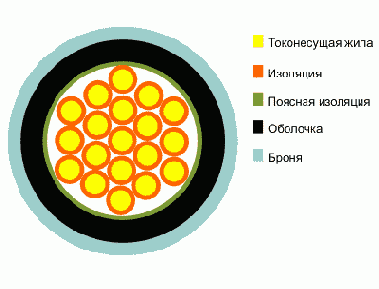

АКВВБГ- кабель контрольный
ГОСТ 1508-78
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката
Защитные покровы - броня из двух спиральных стальных лент без покрытия

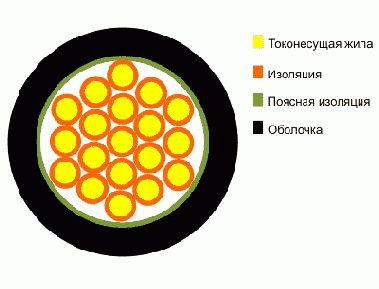

АКВВГ- кабель контрольный
ГОСТ 1508-78
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката

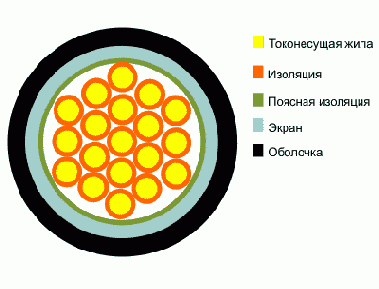

АКВВГЭ- кабель контрольный
ГОСТ 1508-78
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Экран - спирально наложенная лента из алюминиевой фольги
Оболочка - шланг из светотермостойкого ПВХ пластиката
АКВВГЭнг- кабель контрольный
ТУ 16-705.426-86
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Экран - спирально наложенная лента из алюминиевой фольги
Оболочка - шланг из светотермостойкого ПВХ пластиката пониженной горючести
АКВВГнг- кабель контрольный
ТУ 16-705.426-86
|
Жила - однопроволочная из мягких алюминиевых проволок
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката пониженной горючести
АПБбШв- кабель силовой
ГОСТ 16442-80
|
Жила - круглая из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной
Изоляция - композиция изоляционного ПВД
Сердечник - скрученный из 2, 3 или 4 жил. Для трех- и четырехжильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой
Оболочка - светотермостойкий ПВХ пластикат
Поясная изоляция - выпрессованная из ПВХ пластиката
Броня - броня из двух спиральных оцинкованных лент
Наружный покров - шланг их ПВХ пластиката

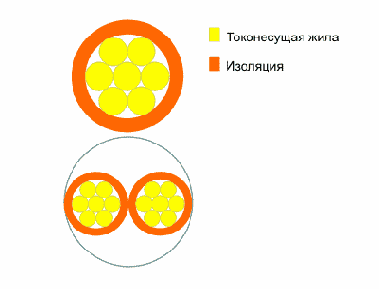

АПБН- провод бытовой
ТУ 16.К13-020-93
|
Жила - алюминиевая проволока по ТУ 16 К71-088-90
Изоляция - ПВХ пластикат

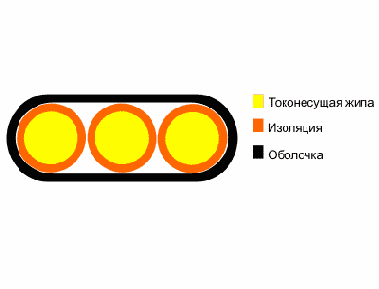

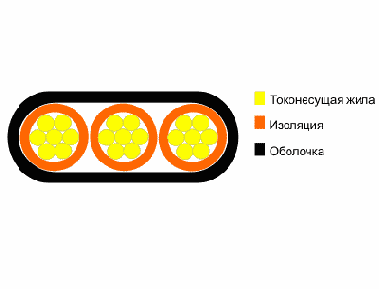

АПБОВ- провод установочный
|
Жила - из двух или трех параллельно уложенных мягких алюминиевых проволок
Изоляция - изоляционный ПВХ пластикат. Расцветка - голубая, коричневая, черная или черная, голубая и желто-зеленая (для проводов с заземляющей жилой)
Оболочка - ПВХ пластикат черного или белого цвета

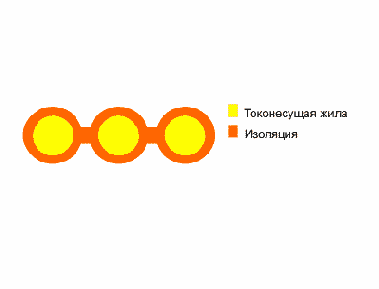

АППБН- провод бытовой
ТУ 16.К13-020-93
|
Жила - алюминиевая проволока по ТУ 16 К71-088-90, жилы уложены параллельно
Изоляция - ПВХ пластикат
Назначение:
для стационарной прокладки в осветительных сетях на переменное напряжение до 250 В, по несгораемым конструкциям.
Условия эксплуатации и монтажа:
рабочая температура - от -15 до +50 °С;
провода не распространяют горение;
минимальный срок службы в нормальных условиях эксплуатации - 1 год со дня продажи в торговой сети.
Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом, не более - 33,0;
изоляция проводов должна выдерживать испытание на проход напряжением 1500 В переменного тока.
АПУН- провод бытовой
ТУ 16.К13-020-93
|
Жила - медная проволока по ГОСТ 2486-77
Изоляция - ПВХ пластикат или резина

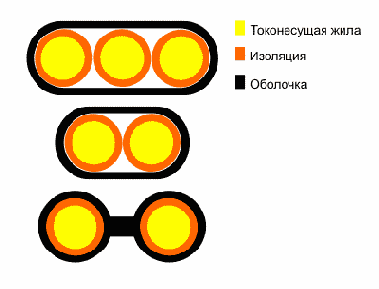

АПУНП- провод бытовой
ТУ 16.К13-020-93
|
Жила - мягкая алюминиевая проволока
Изоляция - ПВХ пластикат
Оболочка - ПВХ пластикат
Назначение:
для стационарной прокладки в осветительных сетях напряжением до 250 В переменного тока частотой 50 Гц, в том числе по деревянным конструкциям.
Условия эксплуатации и монтажа:
монтажные радиусы изгиба при прокладке - не менее 10 наружных диаметров;
рабочая температура эксплуатации - от -50 до +70 °С;
срок службы в нормальных условиях эксплуатации не менее 15 лет
Электрические характеристики:
сопротивление материала жил при температуре 20 °С, Ом/км, не более:
при сечении 1,5 мм2 - 12,1;
при сечении 2,5 мм2 - 7,41;
при сечении 4,0 мм2 - 4,61.
АПВГ- кабель силовой
ГОСТ 16442-80
|
Жила - круглая из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной
Изоляция - композиция изоляционного ПВД
Сердечник - из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил. Для трех- четырех- и пятижильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой
Оболочка - светотермостойкий ПВХ пластикат

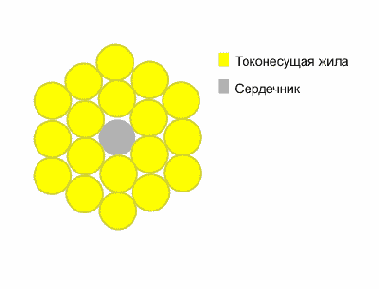

АС- провод неизолированный
ГОСТ 839-80
|
Жила - многопроволочная, скрученная из твердых алюминиевых проволок
Сердечник - из одиночной или скрученных стальных оцинкованных проволок

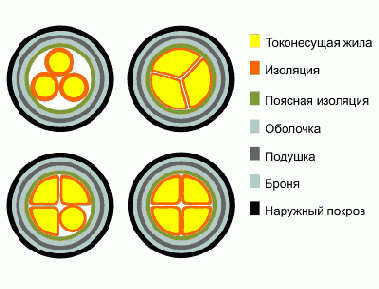

АСБ- кабель силовой
ГОСТ 18410-73
|
Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Оболочка - выпрессованная свинцовая трубка
Подушка - слои крепированной бумаги, битума
Броня - из стальных лент
Наружный покров - слой битума и стеклопряжи
АСБ2л- кабель силовой
ГОСТ 18410-73
|
Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Оболочка - выпрессованная свинцовая трубка
Подушка - слои крепированной бумаги, битума и два слоя ПЭТФ лент, которые упрочняют подушку и защищают от коррозии свинцовую оболочку
Броня - из стальных лент
Наружный покров - слой битума и стеклопряжи
АСБ2лГ- кабель силовой
ГОСТ 18410-73
|
Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Оболочка - выпрессованная свинцовая трубка
Подушка - слои крепированной бумаги, битум и два слоя ПЭТФ лент, которые упрочняют подушку
Броня - из стальных оцинкованных лент

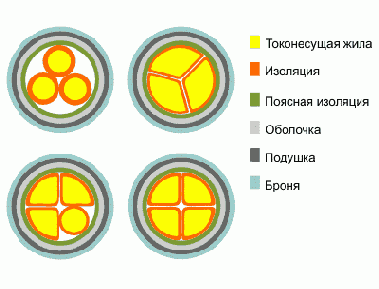

АСБГ- кабель силовой
ГОСТ 18410-73
|
Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Оболочка - выпрессованная свинцовая трубка
Подушка - слои крепированной бумаги и битума
Броня - из стальных оцинкованных лент
АСБл- кабель силовой
ГОСТ 18410-73
|
Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Оболочка - выпрессованная свинцовая трубка
Подушка - слои крепированной бумаги, битума и один слой ПЭТФ лент, которые упрочняют подушку и защищают от коррозии свинцовую оболочку
Броня - стальные ленты
Наружный покров - слой битума и стеклопряжи

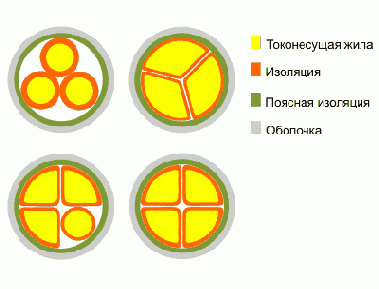

АСГ- кабель силовой
ГОСТ 18410-73
|
Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитана вязким составом
Оболочка - выпрессованная свинцовая трубка

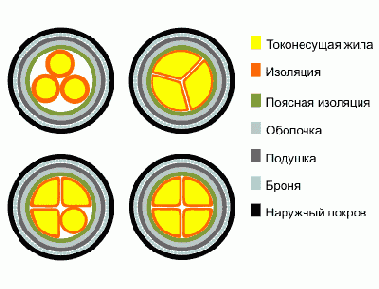

АСКл- кабель силовой
ГОСТ 18410-73
|
Жила - мягкая алюминиевая проволока. Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными. Жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой. Жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления
Изоляция - бумага, пропитанная вязким составом
Поясная изоляция - бумага, пропитанная вязким составом
Оболочка - выпрессованная свинцовая трубка
Подушка - слои крепированной бумаги, ПЭТФ лент, стеклопряжи и битума
Броня - из стальных оцинкованных круглых проволок
Наружный покров - слой битума и стеклопряжи
АВБбШв- кабель силовой
ГОСТ 16442-80
|
Жила - круглая из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной
Изоляция - изоляционный ПВХ пластикат
Сердечник - скрученный из 2, 3 или 4 жил. Для трех- и четырехжильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой
Оболочка - светотермостойкий ПВХ пластикат
Поясная изоляция - выпрессованная из ПВХ пластиката
Броня - броня из двух спиральных оцинкованных лент
Наружный покров - шланг их ПВХ пластиката

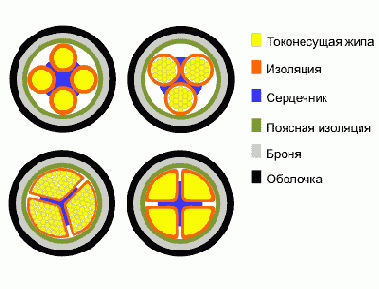

АВБВ- кабель силовой
|
Жила - из мягкой алюминиевой проволоки. При сечении от 50 мм2 выполняется многопроволочной. Жила сечением до 16 мм2 изготовляется круглой; сечением 25 - 50 мм2 - круглой или секторной; сечением 70 - 120 мм2 - секторной. Многопроволочные секторные жилы уплотняют
Изоляция - ПВХ пластикат
Сердечник -профильный сердечник из ПВХ пластиката
Поясная изоляция - ПВХ пластикат
Броня - две стальные ленты
Оболочка - ПВХ пластикат
АВВГ- кабель силовой
ГОСТ 16442-80
|
Жила - круглая из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной
Изоляция - изоляционный ПВХ пластикат
Сердечник - из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил. Для трех- четырех- и пятижильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой
Оболочка - светотермостойкий ПВХ пластикат
АВВГ-П- кабель силовой
ГОСТ 16442-80
|
Жила - из мягкой алюминиевой проволоки. жилы уложены параллельно. При сечении от 25 мм2 выполняется многопроволочной
Изоляция - изоляционный ПВХ пластикат
Оболочка - светотермостойкий ПВХ пластикат
АВВГнг- кабель силовой
ТУ 16-705.426-86
|
Жила - круглая из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной
Изоляция - изоляционный ПВХ пластикат
Сердечник - из одной изолированной жилы или скрученный из 2, 3, 4 или 5 жил. Для трех- четырех- и пятижильных кабелей выполняется со всеми жилами одного сечения или с одной нулевой жилой меньшего сечения, а при сечении основных жил до 16 мм2 - с нулевой или заземляющей жилой
Оболочка - светотермостойкий ПВХ пластикат пониженной горючести
АВВГнг-П- кабель силовой
ТУ 16-705.426-86
|
Жила - из мягкой алюминиевой проволоки. жилы уложены параллельно. При сечении от 25 мм2 выполняется многопроволочной
Изоляция - изоляционный ПВХ пластикат
Оболочка - светотермостойкий ПВХ пластикат
БХД Б ПЮГПЕГЕ
|
Жила- из двух или трех параллельно уложенных мягких алюминиевых проволок
Изоляция - изоляционный ПВХ пластикат. Расцветка - белая, серая, желтая, оранжевая, красная, розовая, голубая, зеленая, коричневая, черная, фиолетовая и желто-зеленая (для одножильных проводов сечением до 6 мм2)
МЮГМЮВЕМХЕ
для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В.
ЩКЕЙРПХВЕЯЙХЕ УЮПЮЙРЕПХЯРХЙХ
удельное электрическое сопротивление жилы при температуре 20 °С, Ом·мм2/м, не более - 0,02800
сопротивление изоляции при 20 °С, кОм/км, не менее:
- при приемке и поставке - 1000;
- на период эксплуатации и хранения - 10.
СЯКНБХЪ ЩЙЯОКСЮРЮЖХХ Х ЛНМРЮФЮ
прокладка- в пустотных каналах строительных конструкций, монтажный коробах, лотках, трубах, а также в жгутах внутри распределительных счетов, электрошкафов и пультов управления оборудования;
температура прокладки - не ниже -15 °С;
монтажные радиусы изгиба - не менее 10 диаметров;
условия эксплуатации - температура окружающей среды до -50 °С и относительная влажность воздуха до 100% при температуре до +35 °С;
длительно допустимая температура нагрева жил - не более 70 °С;
срок службы в нормальных условиях эксплуатации не менее 15 лет
