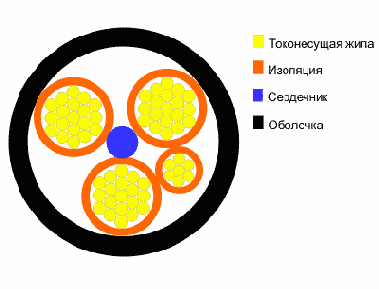

КГ- кабель гибкий общего назначения
|
Жила - медная проволока, допускается изготовление многопроволочных жил. Жила заземления выполняется меньшего сечения
Изоляция - резина типа РТИ-1
Сердечник - жилы трехжильных кабелей сечением от 35 мм2, четырехжильных кабелей сечением от 4 мм2 и пятижильных кабелей всех сечений скручены вокруг резинового сердечника
Оболочка - резина типа РШ-1
КГН- кабель гибкий общего назначения
|
Жила - медная проволока, допускается изготовление многопроволочных жил. Жила заземления выполняется меньшего сечения
Изоляция - резина типа РТИ-1
Сердечник - жилы трехжильных кабелей сечением от 35 мм2, четырехжильных кабелей сечением от 4 мм2 и пятижильных кабелей всех сечений скручены вокруг резинового сердечника
Поясная изоляция - лента синтетической пленки
Оболочка - резиновая маслостойкая, нераспространяющая горение
КГВВ- кабель управления
ТУ 16-505.665-74
|
Жила - медная много проволочная 3-4 класса гибкости, сечением от 0,5 до 6,0 мм2
Изоляция - изоляционный ПВХ пластикат
Сердечник - скручен из 3, 4, 5, 7, 10, 14, 19, 24, 30 или 37 изолированных жил в зависимости от их сечения. Поясная изоляция - поверх сердечника спирально наложена лента из ПТЭФ пленки
Оболочка - светотермостойкий ПВХ пластикат для оболочки

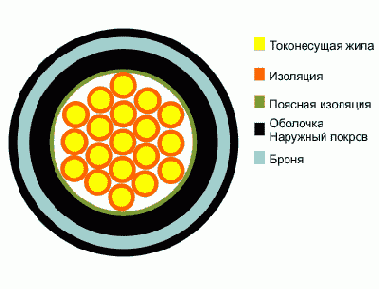

КПБбШв- кабель контрольный
|
Жила - мягкая медная проволока
Изоляция - полиэтилен высокого давления (ПВД)
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката и разделительный слой из ПВХ пластиката
Броня - броня из двух спиральных стальных лент
Наружный покров - наружный шланг из ПВХ пластиката

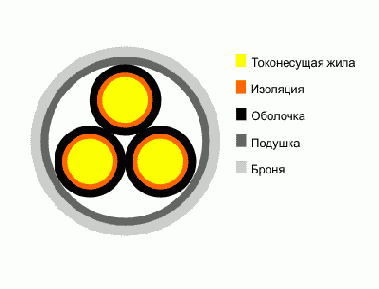

КПБК- кабель нефтепогружной
|
Жила - три параллельно уложенные медные проволоки 1 класса
Изоляция - полиэтилен высокого давления
Оболочка - полиэтилен высокого давления
Подушка - спирально наложенные ленты из прорезиненной ткани
Броня - бронепокров из стальной оцинкованной ленты, наложенной с положительным перекрытием, имеющий ступенчатый профиль

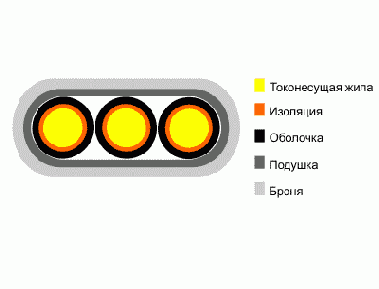

КПБП- кабель нефтепогружной
|
Жила - три параллельно уложенные медные проволоки 1 класса
Изоляция - полиэтилен высокого давления
Оболочка - полиэтилен высокого давления
Подушка - спирально наложенные ленты из прорезиненной ткани
Броня - бронепокров из стальной оцинкованной ленты, наложенной с положительным перекрытием, имеющий ступенчатый профиль
Назначение:
для питания электродвигателей погружных нефтенасосов переменным напряжением 3300 В (сечением 6 мм2 - 2500 В).
Условия эксплуатации и монтажа:
рабочая температура
- в условиях пластовой жидкости - не более +90 °С;
- на воздухе - от -60 до +50 °С;
преимущественные области применения - в условиях воздействия пластовой жидкости с газовым фактором не более 0,5 м3/кг при давлении не более 25 МПа. Кабели не обладают грузонесущей способностью, поэтому во избежание обрывов при спуске в скважину их крепят хомутами к насосно-компрессорной трубе;
раздавливающее усилие - не менее 156,8 кН
гарантийный срок эксплуатации - 2 года
Электрические характеристики:
сопротивление изоляции токопроводящих жил на 1 м длины при температуре 20 °С, Ом, не более - 1,0;
сопротивление изоляции на 1 м длины:
при температуре 20 °С, МОм, не менее - 1200;
при температуре 90 °С, МОм, не менее - 100 при приемке и поставке и 15 при хранении и эксплуатации.

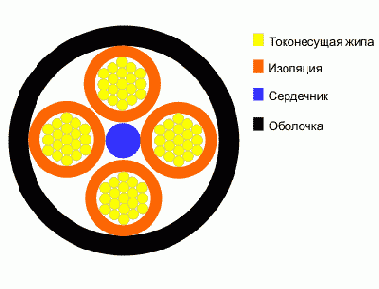

КПГН- кабель гибкий общего назначения
|
Жила - медная проволока, допускается изготовление многопроволочных жил. Жила заземления выполняется меньшего сечения
Изоляция - резина типа РТИ-1
Сердечник - жилы трехжильных кабелей сечением от 35 мм2, четырехжильных кабелей сечением от 4 мм2 и пятижильных кабелей всех сечений скручены вокруг резинового сердечника
Поясная изоляция - лента синтетической пленки
Оболочка - резиновая маслостойкая, нераспространяющая горение

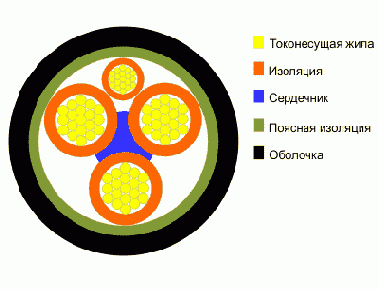

КПГС- кабель гибкий общего назначения
|
Жила - медная проволока, допускается изготовление многопроволочных жил
Изоляция - резина типа РТИ-1
Сердечник - жилы кабелей сечением до 6 мм2 включительно скручены вокруг круглого резинового сердечника, а сечением 10 мм2 и более - вокруг профилированного резинового сердечника
Оболочка - резина типа РШ-1

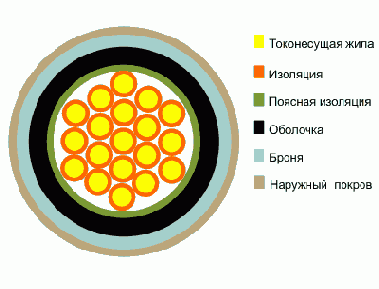

КПВБ- кабель контрольный
|
Жила - мягкая медная проволока
Изоляция - полиэтилен высокого давления (ПВД)
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката
Броня - две спиральные стальные ленты
Наружный покров - стеклопряжа

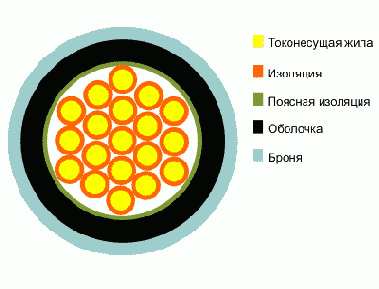

КПВБГ- кабель контрольный
|
Жила - мягкая медная проволока
Изоляция - полиэтилен высокого давления (ПВД)
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката
Броня - броня из двух спиральных стальных лент без покрытия

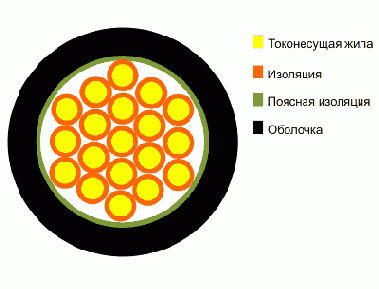

КПВГ- кабель контрольный
|
Жила - мягкая медная проволока
Изоляция - композиция ПВД
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката

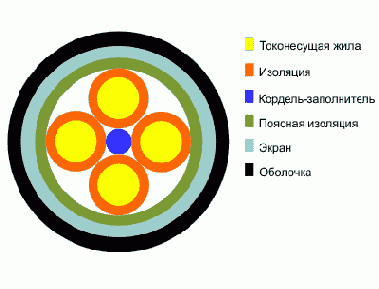

КСПП- кабель местной связи
|
Жила - медная мягкая проволока диаметром 0,9 и 1,2 мм
Изоляция - композиция ПЭ высокого давления (ПВД)
Сердечник - звездная четверка, скрученная из 4 изолированных жил вокруг корделя-заполнителя
Поясная изоляция - выпрессованная трубка из изоляционного ПЭВД
Экран - алюмополиэтиленовая лента с проложенной под ней медной луженой проволокой
Оболочка - шланг из светостабилизированного ПВД

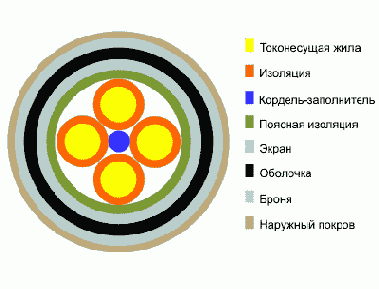

КСППБ- кабель местной связи
|
Жила - медная мягкая проволока диаметром 0,9 и 1,2 мм
Изоляция - композиция ПЭ высокого давления (ПВД)
Сердечник - звездная четверка, скрученная из 4 изолированных жил вокруг корделя-заполнителя
Поясная изоляция - выпрессованная трубка из изоляционного ПЭВД
Экран - алюмополиэтиленовая лента с проложенной под ней медной луженой проволокой
Оболочка - шланг из светостабилизированного ПВД
Подушка - крепированная бумага
Броня - из двух спирально наложенных стальных лент
Наружный покров - стеклопряжа

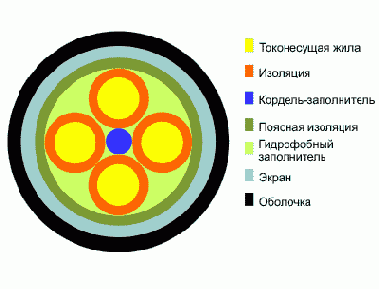

КСПЗП- кабель местной связи
|
Жила - медная мягкая проволока диаметром 0,9 и 1,2 мм
Изоляция - композиция ПЭ высокого давления (ПВД)
Сердечник - звездная четверка, скрученная из 4 изолированных жил вокруг корделя-заполнителя
Заполнитель - гидрофобинол
Поясная изоляция - выпрессованная трубка из изоляционного ПЭВД
Экран - алюмополиэтиленовая лента с проложенной под ней медной луженой проволокой
Оболочка - шланг из светостабилизированного ПВД

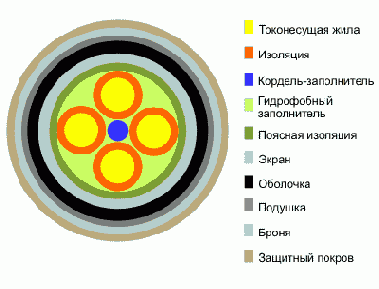

КСПЗПБ- кабель местной связи
|
Жила - медная мягкая проволока диаметром 0,9 и 1,2 мм
Изоляция - композиция ПЭ высокого давления (ПВД)
Сердечник - звездная четверка, скрученная из 4 изолированных жил вокруг корделя-заполнителя
Заполнитель - гидрофобинол
Поясная изоляция - выпрессованная трубка из изоляционного ПЭВД
Экран - алюмополиэтиленовая лента с проложенной под ней медной луженой проволокой
Оболочка - шланг из светостабилизированного ПВД
Подушка - крепированная бумага
Броня - из двух спирально наложенных стальных лент
Защитный покров - стеклопряжа
КУПР- кабель управления
|
Жила - отожженная медная проволока сечением от 0,35 до 1,5 мм2
Изоляция - ПВД
Экран - оплетка из медных луженых проволок диаметром не более 0,15 мм плотностью не менее 70%. Жилы могут быть неэкранированы, экранированы частично или полностью.
Поясная изоляция - полиамидная или ПЭТФ пленка
Оболочка - резина
КУПР-П- кабель управления
|
Жила - отожженная медная проволока сечением от 0,35 до 1,5 мм2
Изоляция - ПВД
Экран - оплетка из медных луженых проволок диаметром не более 0,15 мм плотностью не менее 70%. Жилы могут быть неэкранированы, экранированы частично или полностью.
Поясная изоляция - полиамидная или ПЭТФ пленка
Оболочка - резина
Оплетка - из стальной оцинкованнной проволоки
Назначение
кабели используются для передачи электрических сигналов управления малой мощности переменного напряжения до 250 В частотой до 1000 Гц или постоянного напряжения до 350 В.
Условия эксплуатации и монтажа:
рабочая температура эксплуатации - от -50 до +65 °С;
минимальный срок службы в нормальных условиях эксплуатации - 20 лет;
температура прокладки - не ниже -15 °С кабели стойки к:
- относительной влажности 98% при температуре -40 °С;
- поражению плесневыми грибами;
- воздействию соляного тумана;
- динамическому воздействию пыли.
Электрические характеристики:
сопротивление изоляции жил при 20 °С, МОм/км, не менее - 1.

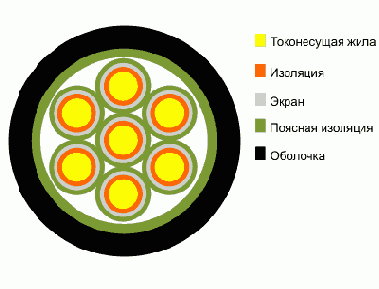

КУПВ- кабель управления
|
Жила - отожженная медная проволока сечением 0,35 или 0,5 мм2
Изоляция - ПВХ пластикат
Экран - оплетка из медных луженых проволок диаметром не более 0,15 мм плотностью не менее 70%. Жилы могут быть неэкранированы, экранированы частично или полностью.
Поясная изоляция - полиамидная или ПЭТФ пленка
Оболочка - резина

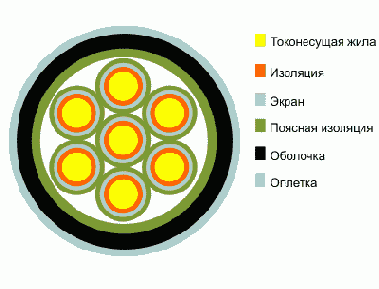

КУПВ-П- кабель управления
|
Жила - отожженная медная проволока сечением 0,35 или 0,5 мм2
Изоляция - ПВХ пластикат
Экран - оплетка из медных луженых проволок диаметром не более 0,15 мм плотностью не менее 70%. Жилы могут быть неэкранированы, экранированы частично или полностью.
Поясная изоляция - полиамидная или ПЭТФ пленка
Оболочка - резина
Оплетка - из стальной оцинкованнной проволоки
Назначение
кабели используются для передачи электрических сигналов управления малой мощности переменного напряжения до 250 В частотой до 1000 Гц или постоянного напряжения до 350 В.
Условия эксплуатации и монтажа:
рабочая температура эксплуатации - от -50 до +65 °С;
минимальный срок службы в нормальных условиях эксплуатации - 20 лет;
температура прокладки - не ниже -15 °С кабели стойки к:
- относительной влажности 98% при температуре -40 °С;
- поражению плесневыми грибами;
- воздействию соляного тумана;
- динамическому воздействию пыли.
Электрические характеристики:
сопротивление изоляции жил при 20 °С, МОм/км, не менее - 1.
КУПВ-Пн- кабель управления
|
Жила - отожженная медная проволока сечением 0,35 или 0,5 мм2
Изоляция - ПВХ пластикат
Экран - оплетка из медных луженых проволок диаметром не более 0,15 мм плотностью не менее 70%. Жилы могут быть неэкранированы, экранированы частично или полностью.
Поясная изоляция - полиамидная или ПЭТФ пленка
Оболочка - резина
Оплетка - из стальной нержавеющей проволоки
КВБбШв- кабель контрольный
ГОСТ 1508-78
|
Жила - мягкая медная проволока
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката и разделительный слой из ПВХ пластиката
Броня - броня из двух спиральных стальных лент
Наружный покров - наружный шланг из ПВХ пластиката
КВВБ- кабель контрольный
ГОСТ 1508-78
|
Жила - мягкая медная проволока
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката
Броня - две спиральные стальные ленты
Наружный покров - стеклопряжа
КВВБГ- кабель контрольный
ГОСТ 1508-78
|
Жила - мягкая медная проволока
Изоляция - ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката
Броня - из двух спиральных стальных лент без покрытия
КВВГ- кабель контрольный
ГОСТ 1508-78
|
Жила - мягкая медная проволока
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката

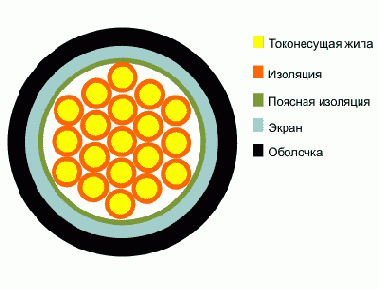

КВВГЭ- кабель контрольный
ГОСТ 1508-78
|
Жила - мягкая медная проволока
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Экран- спирально наложенная лента из алюминиевой фольги
Оболочка - шланг из светотермостойкого ПВХ пластиката
КВВГЭнг- кабель контрольный
ТУ 16-705.426-86
|
Жила - мягкая медная проволока
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Экран- спирально наложенная лента из алюминиевой фольги
Оболочка - шланг из светотермостойкого ПВХ пластиката пониженной горючести
КВВГнг- кабель контрольный
ТУ 16-705.426-86
|
Жила - мягкая медная проволока
Изоляция - изоляционный ПВХ пластикат
Сердечник- скручен из 4, 5, 7, 10, 14, 19, 27, 37, 52 или 61 изолированной жилы
Поясная изоляция - спирально наложенная лента из ПЭТФ плёнки
Оболочка - шланг из светотермостойкого ПВХ пластиката пониженной горючести
Вид в разрезе
|
Жила - отожженная медная проволока сечением от 0,35 до 1,5 мм2
Изоляция - ПВД
Экран - оплетка из медных луженых проволок диаметром не более 0,15 мм плотностью не менее 70%. Жилы могут быть неэкранированы, экранированы частично или полностью.
Поясная изоляция - полиамидная или ПЭТФ пленка
Оболочка - резина
Оплетка - из медной луженой проволоки
Назначение
кабели используются для передачи электрических сигналов управления малой мощности переменного напряжения до 250 В частотой до 1000 Гц или постоянного напряжения до 350 В.
Условия эксплуатации и монтажа:
рабочая температура эксплуатации - от -50 до +65 °С;
минимальный срок службы в нормальных условиях эксплуатации - 20 лет;
температура прокладки - не ниже -15 °С кабели стойки к:
- относительной влажности 98% при температуре -40 °С;
- поражению плесневыми грибами;
- воздействию соляного тумана;
- динамическому воздействию пыли.
Электрические характеристики:
сопротивление изоляции жил при 20 °С, МОм/км, не менее - 1.
