Микромощный стабилизатор с малым потреблением

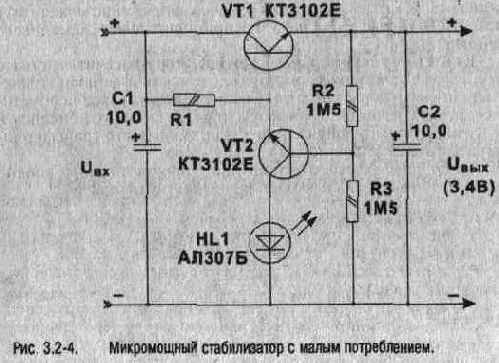

В некоторых радиолюбительских конструкциях требуются микромощные стабилизаторы, потребляющие в режиме стабилизации микроамперы. На рис. 3.2-4 приведена принципиальная схема такого стабилизатора с внутренним током потребления 10 мкА и током стабилизации 100 мА.
Для указанных на схеме элементов напряжение стабилизации составляет Uвых=3.4 В, для его изменения вместо светодиода HL1 можно включить последовательно диоды КД522 (на каждом падение напряжения составляет 0.7 В: на транзисторах
VT1, VT2 — 0,3 В). Входное напряжение данного стабилизатора (Uвх) не более 30 В. Должны применяться транзисторы с максимальным коэффициентом усиления.
