Преобразователь "напряжение-ток"

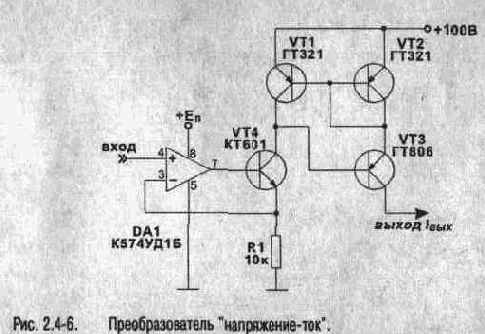

В схеме преобразователя на рис. 2.4-6 коллекторный ток транзистора VT4 определяется выражением: Ikvt4=Uвх/R1. Этот ток вызывает падение напряжения на переходе коллектор-эмиттер транзистора VT1. Так как VT1 и VT2 — одного типа, то напряжение на VT2 будет аналогичным, и, соответственно, протекающий через VT2, VT3 ток будет совпадать с током в VT4. Максимальный выходной ток определяется допустимой мощностью рассеивания транзистора VT3. Для токов выше 5 мА нелинейность преобразования составляет не более 1%. В качестве DA1 можно использовать любой ОУ серий К544. К574, включенный по типовой схеме.


2.4.3 Преобразователь "ток-напряжение"

Преобразователь на рис. 2.4-7 построен по принципу усиления напряжения, которое возникает при протекании тока через резистор R6. Схема обеспечивает Uвых = К*Iвх- Коэффициент преобразования схемы К = R6*(R3/R4). Для настройки ОУ при Iвх=0 служит резистор R2. Часть входного тока ответвляется в цепь R1, R2, R3. Резистор R6 — проволочный (нихром).


2.4.4 Пороговый ограничитель тока

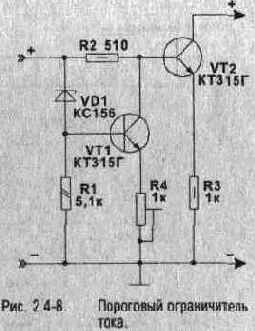

Работа ограничителя выходного тока на рис. 2.4-8 основана на шунтировании базовой цепи ключевого транзистора. При входном напряжении, не превышающем пороговое напряжение стабилитрона VD1, транзистор VT1 закрыт, к базе VT2 прилагается полное входное напряжение и выходной ток определяется резисто

ром R3. Как только входное напряжение превысит пороговое напряжение стабилитрона VD1, открывается транзистор VT1, уменьшается напряжение на базе VT2 и уменьшается выходной ток. Крутизну вольт-амперной характеристики ограничителя можно регулировать резисторами R2, R4 (с увеличением R2 крутизна увеличивается, с увеличением R4 крутизна уменьшается).
