Практическая телефония





Схемы коммутации телефонных аппаратов


Ключи коммутации телефонных аппаратов (ТА) с линией являются, пожалуй, одним из наиболее сложных элементов сопряжения в микро-АТС.

Различают два вида коммутации:

1) По минусу питания схемы

2) По плюсу питания схемы.

Комбинацией этих двух методов можно реализовать любой способ электронного подключения (коммутирования) ТА к линии. Рассмотрим их в отдельности.

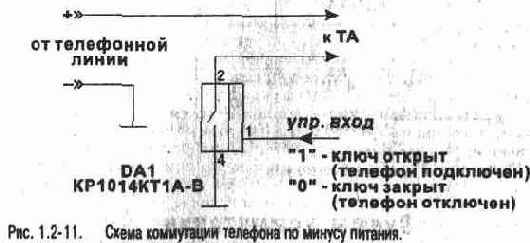

На рис. 1.2-11 приведена простая схема ключа с использованием микросхемы 1014КТ1А по минусу питания. Схема обеспечивает надежную работу при максимальном токе коммутации до 110 мА и импульсном напряжении до 200 В Управляющее напряжение не должно превышать 3.5-5 В.

Достоинства схемы:

• высокое качество коммутации (сопротивление в открытом состоянии не превышает 10 Ом):

• простота схемного решения;

• совместимость с КМОП-логикой,

• сверхнизкое потребление по управляющему входу (устойчиво переключается через сопротивление до 10 МОм) Недостатки схемы

• Невозможность простым схемным решением реализовать контроль за состоянием телефона (снята трубка или положена), что ограничивает применение этого способа коммутаций.

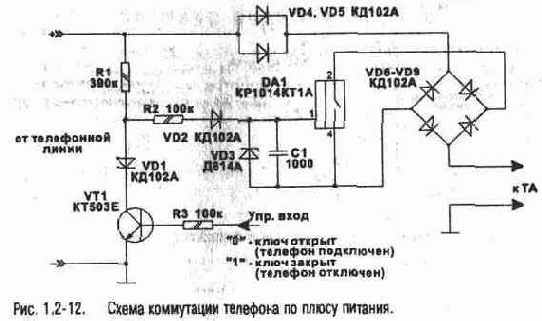

На рис 1.2-12 представлена схема коммутации по плюсу литания. Достоинством такой схемы является возможность увязки в схеме с общим корпусом различных узлов телефонной приставки:

узла подъема трубки (контроля телефона), узлов коммутации, схемы обработки и пр., достаточно простым способом. Коммутационные свойства этой схемы так же высоки, так как в основе лежит токовый ключ 1014КТ1А Принцип работы заключается в следующем.


При подаче на базу VT1 логической единицы напряжение на управляющий вход DA1 не подается. Емкость С1 разряжена, ключ DA1 закрыт, мост VD6-VD9 также закрыт и телефонный аппарат изолирован от линии по плюсу. При подаче на базу VT1 логического нудя напряжение телефонной линии, за счет падения на VD4, VD5 и, частично — диодах моста VD6-VD9. через резисторы Rl, R2 поступает на управляющий вход 1 DA1. Цепочка VD2, С1 обеспечивает стабильность включения ключа при импульсных помехах на линии (например, при наличии импульсов набора номера).
