Детекторы звонка


В большинстве современных АТС в качестве сигнала вызова используется переменное напряжение частотой 12-25 Гц и амплитудой до 150-200 В (в норме, не менее 90 В). Для формирования импульсов приема посылки вызова используются логические схемы с фильтрующими RC-цепями. которые необходимы для выделения огибающей сигнала вызова. Сформированные таким образом импульсы подаются на схему обработки телефонной приставки. На рис 1.2-6 приведены осциллограммы входных и выходных сигналов

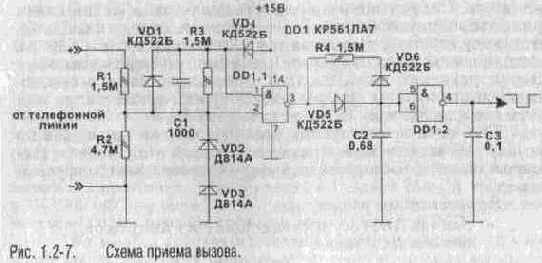

На рис 1 2-7 представлена схема приема вызова, рекомендуемая для использования в устройствах, питаемых от сети 220 В через понижающий трансформатор. Принцип работы схемы заключается в следующем:

В исходном состоянии на входах 1,2 элемента DD1 1 поддерживается единица через VD4 и R3 от источника питания При поступлении переменного напряжения вызова через резистор R1 происходит зарядка конденсатора С1 в соответствии с полярностью диода VDl Таким образом, во время вызова вход 2 DD1 1 находится в состоянии логического нуля, и на выходе 3 DD1 1 появляется единица Формирующие цепочки VD5, С2, VD6. R4 обеспечивают необходимую длительность выходных импульсов, а


конденсатор СЗ сглаживает фронты импульса на выходе Схема может непосредственно подключаться к счетчику блока обработки

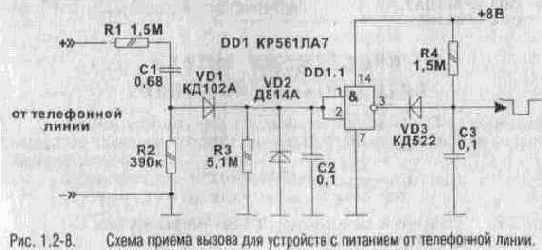

На рис. 1 2-8 приведена схема входного узла для использования в устройствах, питаемых от телефонной линии. Принцип работы схемы заключается в следующем.

В исходном состоянии на выходе 3 DD1 1 поддерживается высокий уровень При поступлении вызова на вход схемы через цепочку R1, С1. VDl происходит заряд емкости С2, что обеспечивает срабатывание элемента DD1 1 Емкость СЗ быстро разряжается через диод VD3, формируя таким образом передний фронт выходного импульса. Задний фронт формируется после окончания вызова путем заряда СЗ через резистор R4. Элементы схемы R3, С2 рассчитаны таким образом, чтобы предотвратить срабатывание элемента DD 1.1 при кратковременных импульсах помех в телефон


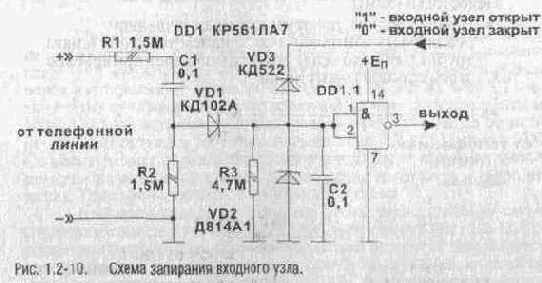

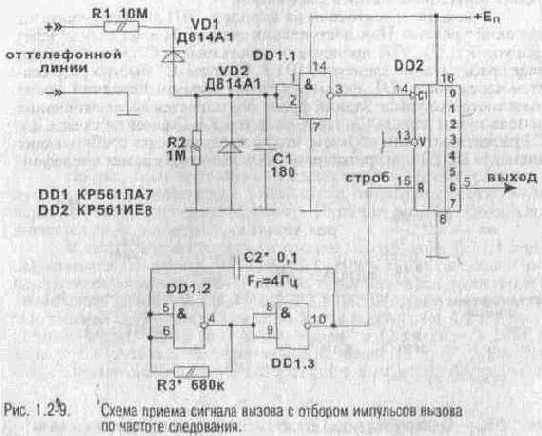

ной линии Следит помнить, что в реальной телефонной линии при подъеме (опускании) трубки телефонного аппарата наблюдаются серии коротких импульсов дребезга амплитудой до 60 В.
