Датчики подъема трубки

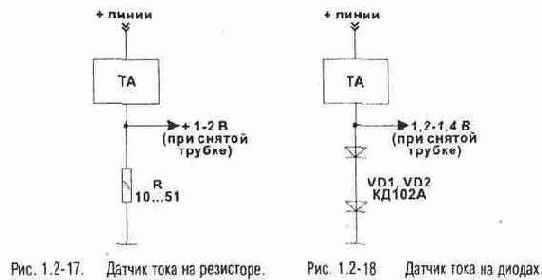

Для контроля состояния телефонного аппарата (трубка снята, либо трубка положена на рычажный переключатель) используется последовательный датчик тока. На рис. 1.2-17.1.2-18 показаны схемы включения датчиков тока.


Сопротивление телефонного аппарата по постоянному току при положенной трубке превышает 300 кОм, поэтому при стандартном напряжении в линии 48-60 В на сопротивлении R практически не выделяется никакого напряжения. При снятии трубки с ТА напряжение в линии находится в пределах 10-15 В, а сопротивление телефонного аппарата составляет 500-700 Ом, что позволяет выделить на сопротивлении R либо диодах VD1, VD2 около 1,5 В, чего достаточно для срабатывания узла подъема трубки. Схему с двумя диодами использовать предпочтительнее вследствие стабильности падения напряжения на р-n переходах кремниевых диодов (около 0.7 В на диод). Сопротивление каждого диода составляет около 18 Ом, что в сумме составляет 36 Ом и достаточно хорошо согласуется с нормами ГОСТ [2].

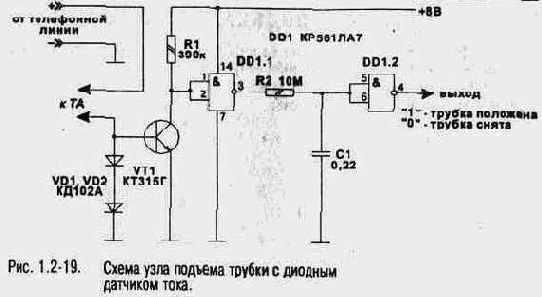

На рис 1.2-19 приведена схема узла подъема трубки на основе микросхемы КР561ЛА7. Схема работает следующим образом. При подъеме трубки телефонного аппарата с рычажного переключателя на диодах VD1, VD2 выделяется напряжение около 1 В, что достаточно для открывания транзистора VT1. На выходе 3 DD1.1 появляется высокий уровень, и через резистор R2 происходит заряд емкости С1. Через время не более 2 секунды происходит переключение элемента DD1.2. и на выходе 4 появляется нулевой уровень, показывающий, что с телефонною аппарата сняли труб-


ку. Цепочка R2, С1 с постоянной времени 2 секунды предназначе-на для фильтрации коротких импульсов помех в линии (дребезг, вызов 25 Гц, набор номера).

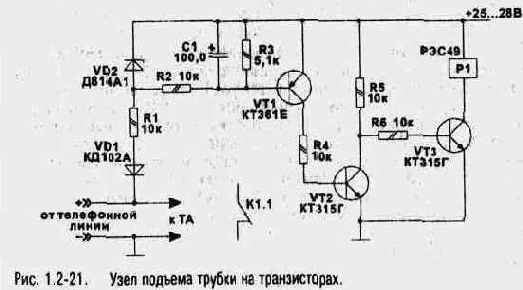

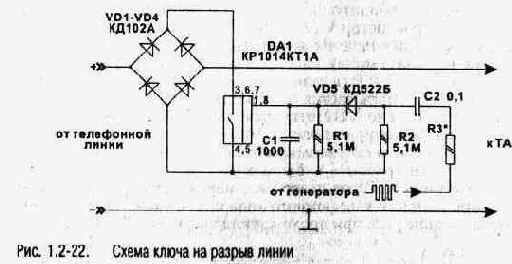

На рис. 1.2-20 показана схема узла подъема трубки, совмещенного со схемой коммутации телефонного аппарата по минусу питания. Схема позволяет не только анализировать состояние телефона, но и отключать телефонный аппарат от линии в соответствии с логическим алгоритмом блока обработки (например, на время, необходимое для пропуска некоторого количества посылок
