Датчики подъема трубки - часть 2



вызова с АТС). В данной схеме отключение телефонного аппарата происходит при подаче логического нуля на вход 1, что приводит к замыканию на корпус через VD2 управляющего входа 1 микросхемы DA1. Цепочки VD1, С1, а также R5, С2 выполняют одинаковую функцию — предотвращение срабатывания узла подъема трубки от коротких одиночных импульсов в линии, а также сигнала вызова и импульсов набора номера. Делитель R2, R3 обеспечивает необходимое напряжение на управляющем входе микросхемы DA1

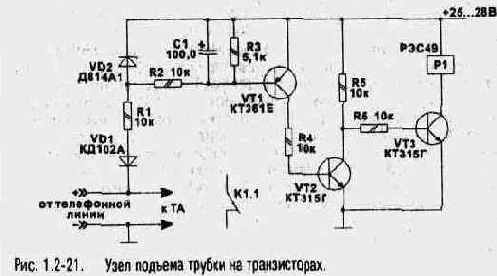

В телефонных приставках, питаемых от сети переменного тока 220 В через понижающий трансформатор, можно применять схему узла подъема трубки на транзисторах (см. рис. 1.2-21). Отличие этой схемы от предыдущих состоит в том, что последовательно с телефонным аппаратом ничего не включается. Датчик тока — стабилитрон VD2. находится между линией и внешним источником питания Еп (напряжение питания нс менее 25 В) При опущенной трубке ТА напряжение в линии составляет 48-60 В, диод VD1 заперт, на стабилитроне VD2 отсутствует падение напряжения. а значит, транзистор VT2 закрыт. VT3 открыт по цепочке R5, коллектор VT2, R6. Реле Р1 находится в сработанном состоянии (контакты К1.1 замкнуты). При подъеме трубки ТА напряжение в линии падает до 5-20 В (в зависимости от типа телефонного аппарата), диод VD1 открывается, соответственно, падение напряжения на стабилитроне VD2 открывает VT1. VT2 закрывается по цепочке +Еп, эммитер-коллекгор VT1, R4, база VT2. Реле Р1 отключается. контакты К1.1 размыкаются, подавая информационный сигнал о снятии трубки ТА. Цепочка С1, R3, а также инерционность обмотки реле Р1 не позволяют перекоммутировать реле Р1 при наборе номера с телефонного аппарата, а также предотвращают срабатывание реле при прохождении вызова на ТА. Преимуще-


ством этой схемы является практически полное соответствие ГОСТ [2], так как: во-первых, последовательно телефону не включается сопротивление, а во-вторых, при наборе с телефонного аппарата за счет диода VD1 влияние схемы подъема трубки на ТА ничтожно мало и составляет более 3 МОм параллельного сопротивления
