Микросхема КР1008ВЖ27 для телефонных аппаратов.
Интегральная микросхема КР1008ВЖ27 (зарубежный аналог AN7202) представляет собой телефонный номеронабиратель с переключаемым импульсным (DP) и частотным (DTMF) режимами работы для кнопочных телефонных аппаратов с матрицей клавиатуры 4x4 и других устройств, требующих дистанционного набора цифровых кодов. Микросхема обеспечивает выполнение следующих функций:
- набор и запоминание 32 цифр номера в импульсном режиме или 31 цифры в частотном,
- набор номера из буфера при нажатии кнопки RD;
- переход из импульсного режима в частотный “по клочу” или при нажатии кнопки клавиатуры */Т.

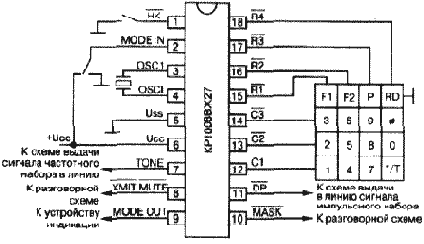

Схема включения микросхемы представлена на рис. 1.
При подаче питания на микросхему (при достижении номинального напряжений срабатывания логики) в номеронабирателе производится автоматическая начальная установка.
При выключении микросхемы (HK = Un) входы клавиатуры R1...R4, С1 -СЗ (см. рис. 1) переключаются в состояние 0.
Переход из импульсного режима набора номера (MODE IN=Un) в частотный осуществляется одним из двух способов: подачей на вход MODE IN логического 0, при этом выход MODE OUT включает индикацию независимо от того, закончена или нет выдача импульсной части номера и нажатием кнопки */Т.
Если указанная кнопка нажата до окончания импульсной серии, то включение режима DTMF, появление сигнала на выходе индикатора MODE OUT и набор в линию номера происходят в режиме DTMF без паузы между различными режимами набора
Если между набором номера в линию в режимах DP и DTMF необходима пауза (междугородная связь), то она запоминается в памяти нажатием кнопки Р клавиатуры и сохраняется там для повторного набора. Выход MODE OUT при опущенной трубке всегда находится в третьем состоянии (отключенное).
Сигнал нормированного отбоя длительностью 1200±50 мс на выходе MASK при опущенной трубке вызывается нажатием кнопки ” только в DP-режиме. После этого возможен повторный набор последнего номера, запускаемый кнопкой RD при снятой трубке, или набор с запоминанием нового номера
Если кнопка RD нажимается первой после поднятия трубки или нажатия кнопки * в DP-режиме, то повторный набор номера осуществляется без предварительного разрыва шлейфа и паузы Нажатие кнопки RD непосредственно после кнопки F1 или F2 игнорируется.
Если перед нажатием кнопки RD были нажаты цифровые кнопки или кнопки * (в режиме DTMF), */T, P, то повтор номера будет производиться после отбоя по выводу MASK длительностью 1200з:50 мс и паузы длительностью более 2200 мс. Нажатие кнопок RD, F1 и F2 эффективно только после окончания набора номера и последней межцифровой паузы, в противном случае оно игнорируется. Нажатие кнопки п в DP-режиме в любой момент вызывает прерывание набора и включает нормированный отбой (1200±50мс).
При повторном наборе в линию передается последний набранный номер с сохранением режима, заданного при наборе.
Нажатие кнопок 1, 2...0 и # в обоих режимах и кнопок */Т и Р в DTMF-режиме после нажатия клавиши RD приводит к записи кодов этих клавиш в память и, при последующем нажатии клавиши RD, к выдаче смешанных кодов предыдущего и нового набора.
Нажатие кнопки F1, F2 или # в DP-режиме вызывает нормированный разрыв шлейфа длительностью (80±40 мс), (150±30 мс) или нормированный отбой (1200150 мс) соответственно, после которого номеронабиратель устанавливается в исходное состояние.
Режим последующего набора определяется состоянием входа MODE IN.
Для набора номера используется стандартная телефонная матpица клавиатуры 4x4. включающая 10 цифровых и 6 функциональных кнопок (рис 2), имеющих следующее назначение:
- 1,2..0 - цифровые кнопки набора номера,
- */Т - в импульсном режиме это кнопка переключения в частотный режим, а в частотном режиме — кнопка набора (можно использовать дополнительные комбинации при нажатии кнопок */Т и #);
- F1 - нормированный разрыв шлейфа (80 мс) в импульсном режиме,
- F2 - нормированный разрыв шлейфа (150 мс) в импульсном режиме,
- Р - кнопка паузы, время прерывания не менее 2,2 с.
- RD - кнопка повторного набора,
- # - в импульсном режиме это кнопка нормированного отбоя (1200 мс), а 8 частотном — кнопка набора номера
Изготовлена по КМОП - технологии в корпусе типа 2104 18-В
Назначение выводов:
1 - вход рычажного переключателя (0 - трубка подмята, 1 - трубка опущена) НК;
2 - вход переключателя режима работы (0 - частотный; 1 - импульсный) MODE IN;
3 - вход генератора OSCI,
4 - выход генератора OSCO,
5 - общий Us;
6 - напряжение питания Un,
7 - выход двухтонального многочастотного сигнала набора
номера TONE;
8 - выход отключения звукового тракта XMIT MUTT;
9 - выход с открытым стоком, указывающий режим набора (DTMF - выход открыт, DP - выход закрыт) MODE OUT,
10 - выход с открытым стоком (отключение разговорной схемы на время набора импульсной серии) MASK;
11 - выход импульсного ключа DP;
12 - вход/выход столбца “1, 4, 7, */Т” клавиатуры С1;
13 - вход/выход столбца “2, 5, 8, 0” клавиатуры С2,
14 - вход/выход столбца “3, б, 9, #” клавиатуры СЗ;
15 — вход/выход строки “FI, 3, 2.1” клавиатуры R1,
16 - вход/выход строки “Р, 9, 9, 7” клавиатуры R2;
17 - вход/выход строки “Р, 9, 8, 7” клавиатуры R3;
18 - вход/выход строки “RD. о. О, */Т” клавиатуры R4
Электрические параметры:
Напряжение питания в режиме хранения ........…………………………………………...>1В
Выходное напряжение (полный “размах” сигнала от пика до пика) в частотном наборе:
столбец................………………………………………………………………………...584 ..876 мВ
строка ……………………………………………………………………………….........456...684 мВ
Ток потребления в режиме хранения при Un = 1В ………………………………….<1 мкА
Статический ток потребления при Un = 4В:
при положенной трубке ………………………………………………………………..….<1 мкА
при снятой трубке . ...............…………………………………………………………..510 мкА
Динамический ток потребления при Un = 4В:
при импульсном наборе ..............…………………………………………………....<0,15 мА
при частотном наборе .....................………………………………………………….0,8 мА
Выходной ток высокого уровня по выв 8 и 11.……………………………………..>0,2 мА
Выходной ток низкого уровня по выв. 8,10 и 11 .………………………………….>0,9 мА
Выходной ток низкого уровня по выв. 9.......………………………………………...25 мА
Входной ток низкого уровня по выв. 15...18……………………………..………. 50… 200 мкА
Длительность паузы между импульсами
сигнала DP при импульсном наборе ..……………………………………………...59,2. 60,8 мс
Длительность импульса сигнала DP
при импульсном наборе........………………………………………………………...39,2...40,8 мс
Импульсный коэффициент .................…………………………………………….1,45 .1,55
Длительность программируемой паузы,
заносимой в память по кнопке Р .......……………………………………………......>2,2 с
Период импульсов набора номера .....……………………………..…………....99,5 - 100,5 мс
Длительность межсерийной паузы . ...……………………………………………. 690 .710 мс
Время задержки сигналов XMIT MUTE и MASK
от начала нажатия кнопок KEYPRESS ……………………………..……………. 10...32 мс
Время удержания сигнала XMIT MUTE после
сигнала TONE при частотном наборе..………………………………..…………..80...100 мс
Время удержания сигнала TONE после сигнала XMIT MUTE при частотном наборе
по кнопке F1...... …………………………………………………………..…..........40.120 мс
по кнопке F2 . ...……………………………………………………………………... 120 180 мс
Время нормированного отбоя по кнопке #
в импульсном режиме ......1150-1250 мс
Коэффициент гармоник по выв 7
при Un=3,5В, RH=5,1 кОм ......................52,4%
Частота выходного сигнала в режиме частотного набора
по выв. 7 при Un = 3,5В, RH = 5,1 кОм:
fl .......………………………………………………………………………………..691..703 Гц
f2 . .………………………………………………………………………….........763.-777 Гц
f3 .…………………………………………………………………………….......844...860 Гц
f4 . . .....………………………………………………………………….…........932...950 Гц
f5 ......……………………………………………………………………….......1197..1221 Гц
f6 ..............…………………………………………………………..………… 1323 ..1349 Гц
f7 . ..……………………………………………………………………….…......1463...1491 Гц
Предельно-допустимые и предельные режимы эксплуатации
Напряжение питания .............……………………………………..……........2..5,6В
в предельном режиме..................…………………………………………...—0.3-+6В
Напряжение низкого уровня
на любом входе .....…………………………………………………………...0 ..0,2 Un, В
Напряжение высокого уровня
на любом входе .......... ..…………………………………………………......0,8 Un...Un, В
Напряжение на любом входе ..............…………………………………......0...Un 8
в предельном режиме ............…………………………………………..-0,3..(Un+0,3В)
Значение статического электричества ........………………………………....5200В
Выходной ток по выв. 7 в предельном режиме . …………………………. <50 мА
Температура окружающей среды.......……………………………………..-25...+70Х
А.Нефедов
