Структурная схема кодирующего устройства - часть 2


На рис. 3.4е биты Во и В4 подблоков попарно перемежаются, образуя процесс внутрикадрового битового перемежения (1В1/В). В результирующий пакет (рис. 3.43) включены два опережающих флага hi, h0, которые используются для классификации различных пакетов передачи.

3.3. Кодирование и перемежение в полноскоростном канале передачи данных

Для повышения эффективности применения сверточного кодирования в полноскоростных каналах передачи данных необходим длительный период перемежения. В этих каналах внутрикадро-вое перемежение (1В1/В) реализуется для степени перемежения 1^19, что приводит к задержке передачи данных на 19х116=2204 бит. Если биты 1-го пакета (временного интервала) до перемежения обозначить как С (Кт), т=1 ...116, то схема перемежения, то есть позиции бит после перемежения, определяются следующей формулой:

1 (К + j, j + 19t) = С (К, m) для всех К j = m mod 19, t=m mod 6.

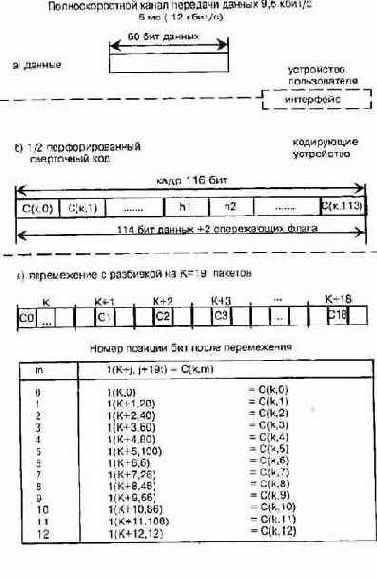

Эта схема перемежения иллюстрируется примером на рис. 3.7 [3.2).

рис. 3.7

3.4. Кодирование и перемежение в каналах управления

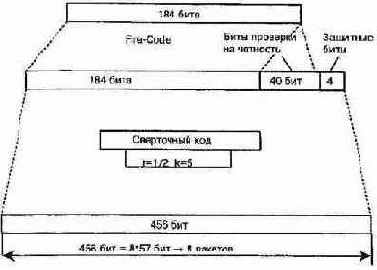

На рис. 3.8 показан принцип защиты от ошибок данных, передаваемых по каналам управления. Эта схема используется для всех логических каналов управления, за исключением блоков данных в канале синхронизации (SCH) и данных в канале параллельного доступа (RACH). Радиосистема принимает по линии передачи данных блоки длиной п=184 бита. Сначала они защищаются укороченным двоичным циклическим кодом (Fire код) с формирующим полиномом вида

д (D)=(D^+ 1)“(D^+ D^+ 1)

рис. 3.8

В систематическом виде последовательность кодированных циклическим кодом информационных бит над полем GF (2) отображается полиномом вида U (0) • 0223 + и (1) 0222 + ... U (222) • D+U (223),

где U (0), U (1)...U (183) - информационные биты. U (184), U (185)...U (223) - биты проверки на четность.

В результате сформированный блок из 224 бит (включая 40 бит проверки на четность) дополняется четырьмя концевыми (нулевыми) битами для получения равной защиты для последних бит.

Заметим, что этот же способ уже использовался для формирования временных интервалов TDMA кадра, в котором предусматриваются 3 защитных бита для обеспечения правильного восстановления последних 5 бит в эквалайзере.
