Интерфейсное оборудование для радиотелефонов
Преобразователь пульс - клавиатура.
Применяется в интрефейсах, использующих пульсовые режимы набора на абонентском аппарате ( вариант 2.6 ).
Схема имеет следующий вид, рис.9:

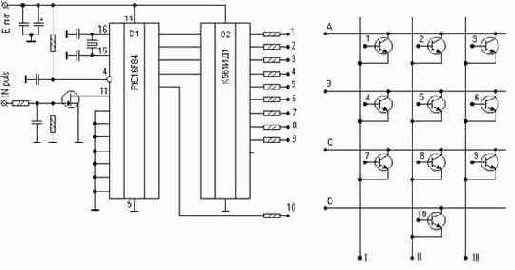

Рис.9.Преобразователь пульс - клавиатура.
Сигналы пульсового набора из цепи питания абонентского аппарата поступают на вход микропроцессора D1, где преобразуются в параллельный код и через дешифратор D2 поступают на транзисторную матрицу коммутации клавиатуры трубки радиотелефона.
